多股铜芯电线接法图解

以7股铜芯线为例说明多股铜芯导线的接线方法：

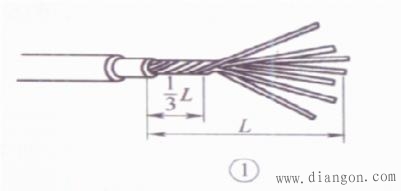

1）先将剥去绝缘层的芯线头散开并拉直，再把靠近绝缘层1/3线段的芯线绞紧，

然后把余下的2/3芯线头按图示分散成伞 ，并将每根芯线拉直。

2）把两伞骨状线端隔根对叉，必须相对插到底。

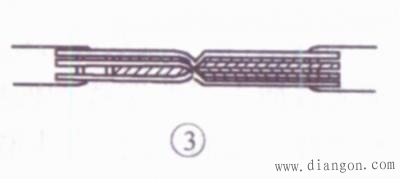

3）捏平叉入后的两侧所有芯线，并应理直每股芯线和使每股芯线的间隔均匀；同时用钢丝钳钳紧叉口处消除空隙。

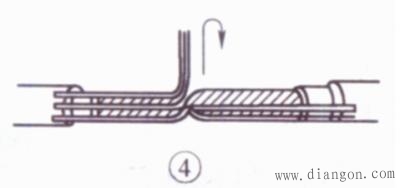

4）先在一端把邻近两股芯线在距叉口中线约3根单股芯线直径宽度处折起，并形成90°

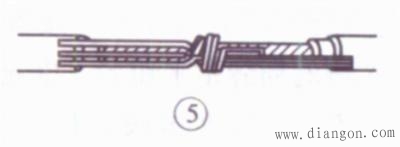

5）接着把这两股芯线按顺时针方向紧缠2圈后，再折回90°并平卧在折起前的轴线位置上。

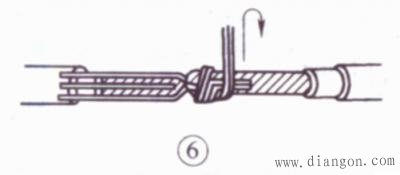

6）接着把处于紧挨平卧前邻近的2根芯线折成90°，并按步骤⑤方法加工。

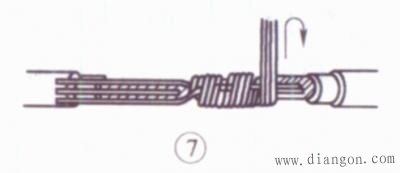

7）把余下的3根芯线按步骤⑤方法缠绕至第2圈时，把前4根芯线在根部分别切断，并钳平；
接着把3根芯线缠足3圈，然后剪去余端，钳平切口不留毛刺。

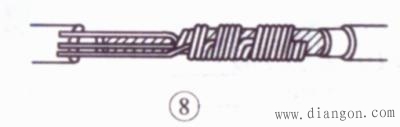

8）另一侧按步骤④～⑦方法进行加工。
