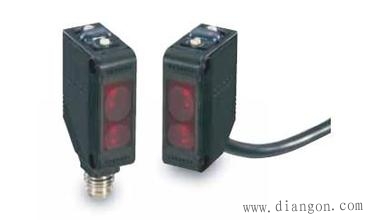

欧姆龙光电开关选型

欧姆龙光电开关把发射端和接纳端之间光的强弱改变,转化为电流的改变以到达勘探的意图,由于光电开关输出回路和输入回路是电阻隔的即电缘绝),所以欧姆龙光电开关能够 在许多场所得到应用。选用集成电路技能和SMT表面设备技术而制作的新一代光电开关器材,具有延时、展宽、外同步、抗彼此搅扰、牢靠性高、作业区域安稳和 自确诊等智能化功用。这种新颖的光电开关是一种选用脉冲调制的主动式光电勘探系统型电子开关,所使用的冷光源有红外光、红色光、绿色光和蓝色光等,可非触 摸,无损伤地敏捷和操控各种固体、液体、透明体、黑体、柔软体和烟雾等物质的状况和动作。


尽管欧姆龙光电开关存在呼 应速度低、精度差、触摸检测简略损坏被检测物及寿命短等缺陷,而晶体管挨近开关的效果间隔短,不能直接检测非金属材料。可是新式的欧姆龙光电开关则克服了 上述缺陷,并且体积小、功用多、寿命长、精度高、呼应速度快、检测间隔远以及抗光、电、磁搅扰能力强等特色。
当前,这种新式的欧姆龙光电开关已被用作物位检测、液位操控、商品计数、宽度判别、速度检测、定长剪切、孔洞辨认、信号延时、自动门传感、色标检出、冲床和剪切机以及安全防护等诸多范畴。
欧姆龙光电开关由振动回路发生的调制脉冲经反射电路后,由发光管GL辐射出光脉冲。当被测物体进入受光器效果规模时,被反射回来的光脉冲进入光敏三极管DU 并在接纳电路中将光脉冲解调为电脉冲信号,再经放大器放大和同步选通整形,然后用数字积分或RC积分方式排除搅扰,最终经延时(或不延时)触发驱动器输出 光电开关操控信号。
欧姆龙光电开关通常都具有的回差特性,因此即使被检测物在小规模内晃动也不会影响驱动器的输出状况,然后可使其保持在安稳作业区。一起,自确诊系统还能够显现受光状况和安稳作业区,以随时监视光电开关的作业。
欧姆龙光电开关是现代微电子技能发展的产品,HGK系列红外光电开关的升级换代商品。与以往的光电开关相比具有自己明显的特色:
1、具有自确诊安稳作业区指示功用,可及时奉告作业状况是不是牢靠;
2、对射式、反射式、镜面反射式光电器件都有避免彼此搅扰功用,设备便利;
3、对ES外同步(外确诊)操控端的进行设置可在运行前预检光电开关是不是正常作业。并可随时承受计算机或可编程操控器的中止或检测指令,外确诊与自确诊的适当组合可使光电开关智能化;
4、呼应速度快,高速光电开关的呼应速度可到达0.1m每分钟可进行30万次检测操作,能检出高速移动的细小物体;
5、选用专用集成电路和领先的SMT表面设备技术,具有很高的牢靠性;
6、体积小(最小仅203112mm重量轻,设备调试简略,并具有短路保护功用。
