PLC编程器的使用

1. 编程器操作准备
编程器模式开关放在“PROGRAM”位置，基本单元放在“STOP”位置，使可编程控制器处于编程状态。键入程序前先进行清除原来存储程序，然后将图2的梯形图键入可编程控制RAM内。

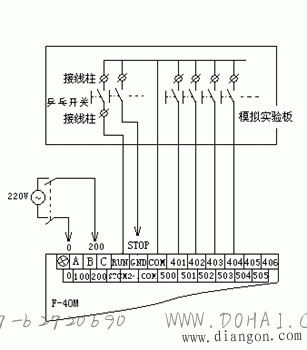

图1

图2

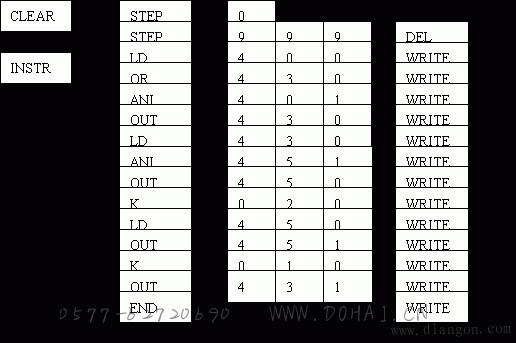

编程器的键操作顺序如下：

2. 若程序有错误 利用程序读出，查找。修改，删除，插入功能，对程序修改。
3. 若程序无误  将编程器模式开关放在“MONITOR”位置。基本单元放在“ＲＵＮ＂．可编程控制器处于运行状态。对下面四种情况注意观察并作记录。
（1）X400接通，观察Y430。Y431输出批示灯的亮灭。
（2）断开X400，观察Y430。Y431输出批示灯的亮灭。
（3）用监控功能，分别监视Y430，Y431，T450，T451的工作情况。
（4）在监控方式下，将定时器T451的设定值改为30s。观察T451有何变化。
