电源滤波电容的选择

  • A+
所属分类:电工知识

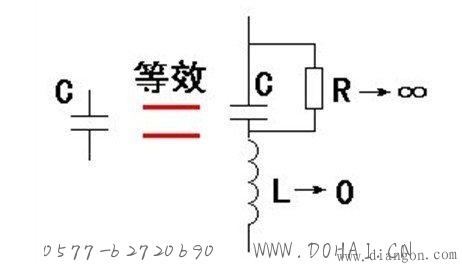

电容的容量=介电常数*面积/距离=ε*S/d,通常ε、d 不易改动,只能改动S来改变电容量。当电容很大时,S必然大,为了减小体积,不得不用卷叠的方式,但卷叠必然增加电感量(尽管对称双绕)。As you know 电容实际是R、L、C的组合,如此,大电容相对电感量L也大。例如:用2200uF电容波时,对于低频50Hz是很好的,但是对于高频(K、MHz)来说,一点用也没有,因为L太大。所以高手很讲究电源的滤波,会采用大、中、小三种电容,分别针对低、中、高频来滤波。常用以下组合:2200/47/0.1uF220/4.7/0.1uF1nf、0.1u和4.7uf。
