电力变压器电压(电流)型漏电保护线路

一、电力变压器电压型漏电保护线路

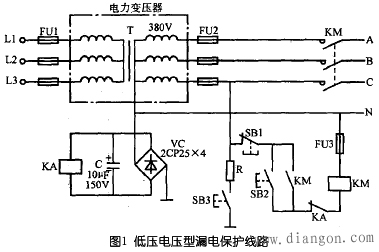

安装低压电压型漏电保护器是一种有效的触点保护措施,如图1所示为一种低压电压型漏电保护线路。原理是:发生漏电事故时,电流经人体、大地、桥式整流器VC及灵敏继电器KA和变压器T中性线形成回路。当电流达到灵敏继电器的启动电流值时,KA吸合、常闭触头断开,使交流接触器KM线圈失电,主触头切断电源,人体得到安全保护。图中SB3为模拟漏电实验按钮,以检验该保护器工作是否可靠。

二、电力变压器电流型漏电保护线路

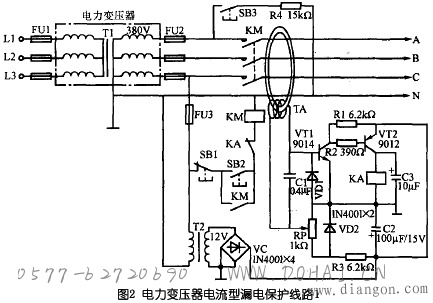

⑴电力变压器电流型漏电保护线路1。电力变压器电流型漏电保护线路1如图2所示。按下启动按钮SB2,接触器KM线圈得电自锁,主触头闭合,接通电路。当电路发生漏电事故时,电流经人体、大地到中性点形成回路,此时三相电流不平衡,零序电流互感器TA二次线圈产生电动势和电流。这个电流经放大元件放大后,送往灵敏继电器KA线圈。当漏电电流达到一定值时,KA动作,KA常闭触头断开,使交流接触器线圈失电,主触头切断电源,保证了安全。

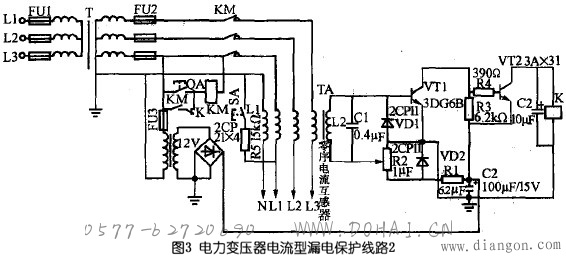

⑵电力变压器电流型漏电保护线路2。电力变压器电流型漏电保护线路2如图3所示。当电路发生触电事故时,电流经零序电流互感器、人体、大地到中性点形成回路。此时零序电流互感器的副线圈因一次电流不平衡而产生电动势和电流。这个电流经放大元件放大后,送往灵敏继电器的线圈,推动灵敏继电器动作吸合,把串联在交流接触器控制阀的常闭触头K打开,使交流接触器失压而切断电源,保证了人身的安全。图中SA为模拟触电实验按钮
