变频器结构原理

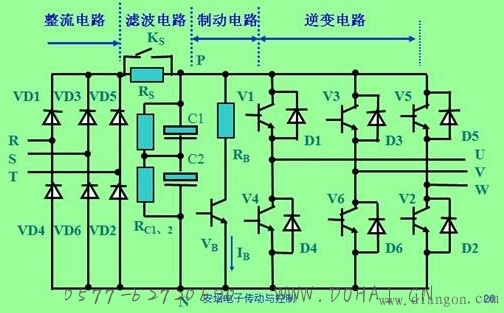

变频器主电路由整流电路、中间直流电路和逆变器3部分组成，如图所示。

1）整流电路：将电源的三相交流全波整流成直流， 整流后的直流电压一般为540V左右。
2）滤波电容器：除滤除整流后的电压纹波外，还给感性负载的电动机提供必要的无功功率(又称储能电容器，其值较大。
(3)充电电阻及电源接触器：当变频器通电瞬间，滤波电容器的充电电流很大可能损坏整流模块，电阻R起到限流的作用，将电容器的充电电流限制到允许范围以内(故又称充电电阻)：电源接触器的功能是：当滤波电容充电到一定值时，令接触器接通，将充电电阻旁路掉。
(4)电源指示灯：指示变频器是否上电，在变频器切断电源后，显示滤波电容器放电是否完毕。
