如何降低滤波电抗器的损耗?

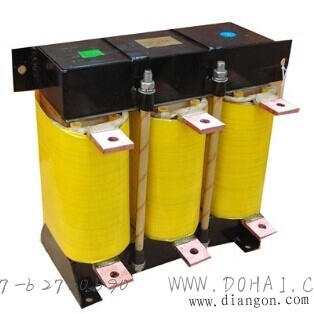

滤波电抗器具有将功率器件输出的方波转换为正弦波的功能,是保障逆变器输出电能质量的重要一环。TC500KH并网逆变器采用LCL滤波设计,具有更好的高频衰减特性。相对于L型滤波器,总电感更小,相对于LC型滤波器在三相并网系统中,滤波效果更好,电能质量更高。

滤波电抗器的损耗主要由铁损、铜损和杂散损耗组成,铁损与硅钢片的品质和数量有关;铜损与绕组的绕制工艺及通过电流有关;杂散损耗与漏电感有关,而降低铁损,对于降低电抗器的损耗,提升逆变器效率有着明显的作用。于是采用磁集成技术设计的共轭电抗器被成功应用在逆变器中,该款电抗器是将两个电感进行共轭设计,能够抵消铁轭中的部分磁路,减少了硅钢片的用量,降低电抗器铁损,提高电抗器效率。

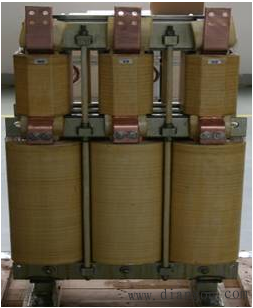

共轭电抗器设计

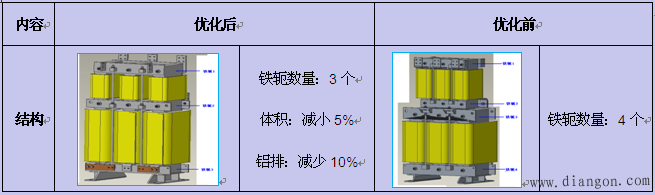

 电抗器优化前后对比:

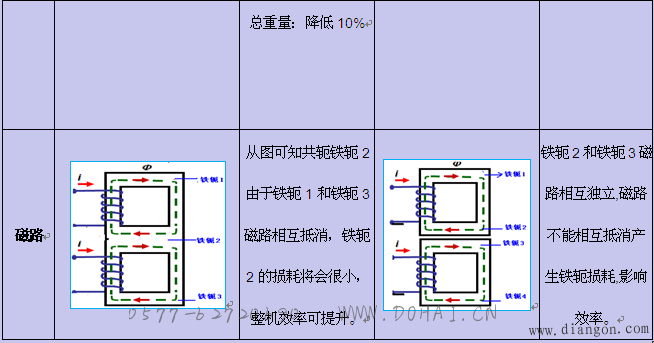

磁路 从图可知共轭铁轭2由于铁轭1和铁轭3磁路相互抵消,铁轭2的损耗将会很小,整机效率可提升。 铁轭2和铁轭3磁路相互独立,磁路不能相互抵消产生铁轭损耗,影响效率。
