如何使用BOP-2控制面板激活G120 CU250S-2的自由功能模块与基本定位功能

与自由功能模块相关的变频器参数为P20xxx，在自由功能模块未激活前，参数P20xxx是无法查看与使用的。

下面介绍通过BOP-2控制面板激活G120变频器的自由功能模块的方法。

1、将参数P10的值改为11。

2、参数P108[0].18改为1，具体操作步骤如下：

找到参数P108，如图1所示。


图 1

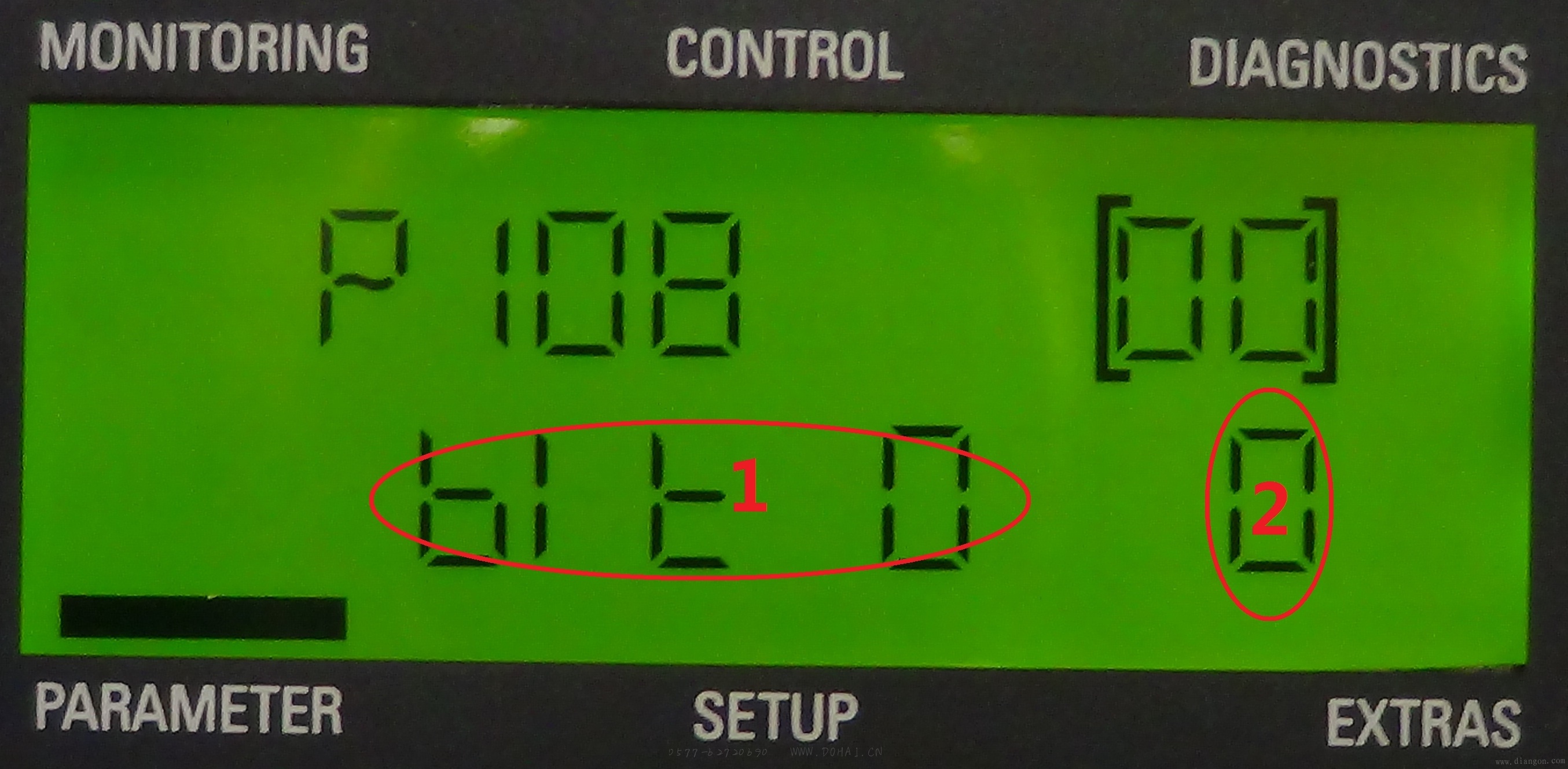

按“OK”键进入下标修改，再次按 “OK”键进入参数值修改，界面如图2所示。参数P108是以二进制表示的，

图中 1（bit 0）表示第0位，2 表示此位的数值。


图 2

通过上升键找到bit 18，可以看到此时第18位的数值为0，如图3所示。


图 3

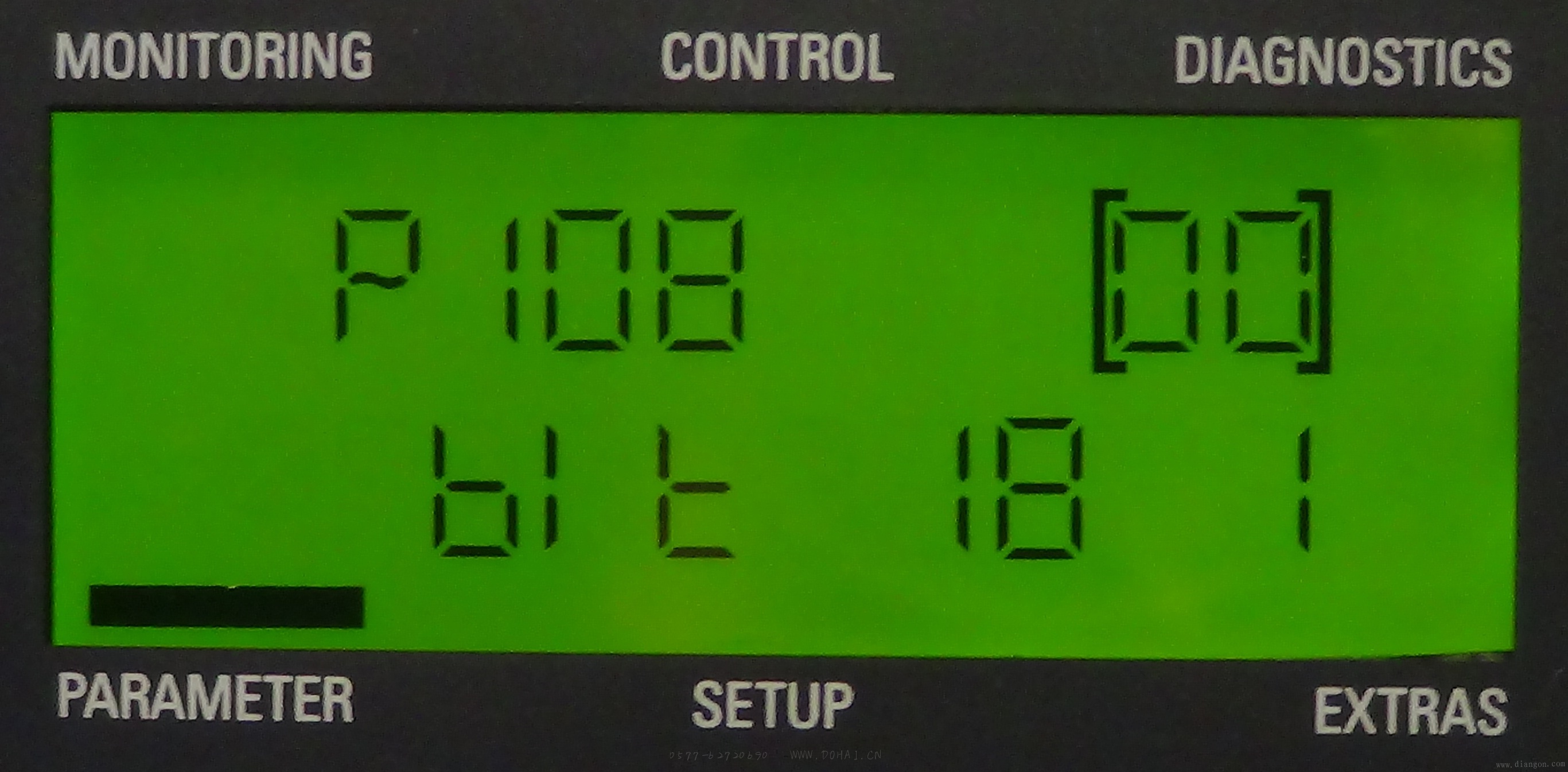

按“OK”键进入，通过上下键修改其值为1，按“OK”键保存，如图4所示。


图 4

3、返回参数P10，将其值改为0。

4、此时参数P20xxx便可以查看了，说明自由功能模块已激活。

基本定位功能的激活参数是P108[0].4，修改方法和上述一样。

注意：自由功能块与基本定位功能不允许同时激活。
