三极管在电路中的作用

  • A+
所属分类:电工弱电

三极管电路种类极为繁多,三极管除了在电路中起基本作用外,还有许多的应用,下面介绍三极管在电路中的主要作用分别有哪些。

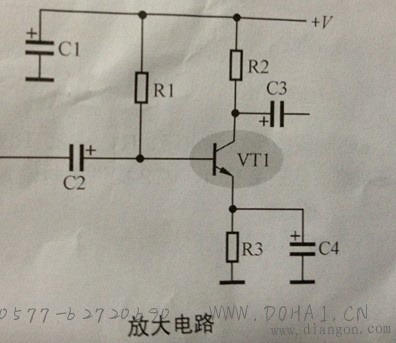

1.在放大电路中的三极管有三种基本的放大电路,既是共发射极放大器,共集电极放大器和共基极放大器,它还可以组成多级放大器等许多放大电路。电路中的VT1构成共发射极放大器,VT1是放大器。


2.在弦波振荡电路中及其他各种振荡器都需要三极管参与,且为电路中的主要元器件。电路中的VT1是RC振荡器中振荡管。


3.在电路开关电路中的VT2是电子开关管,它用来控制VT1是否进入工作状态。

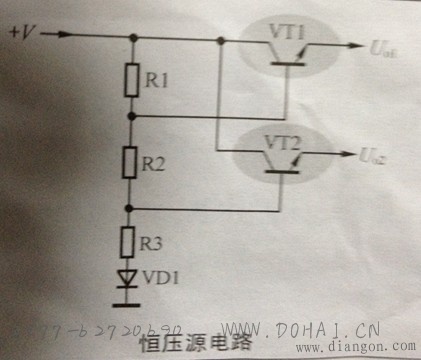

4.这是电阻分压器构成的恒压源电路,R1,R2,R3和二极管VD1构成分压电路,分别给VT1,VT2提供正向偏置电压,这样输出电压UO1,UO2,恒定。电路中的VT1和VT2是恒压管。

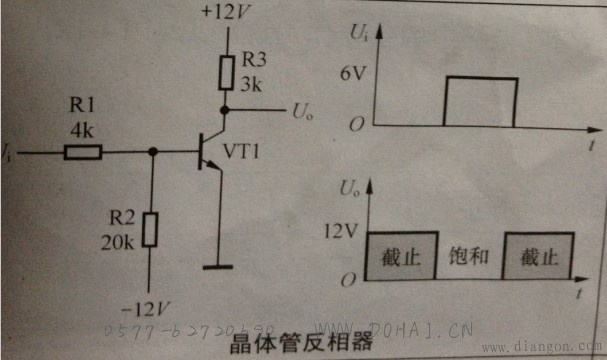

5.晶体管反相器,当无输入信号时,VT1截止,这时候VT1相当于开关断开的情况。当输入端加上信号(例如为6V),时,VT1处于饱和状态,这时候相当于开关接通的情况。VT1输入端状态和输出端状态刚好相反:输入为高电位时输出为低电位,输入为低电位时候输出为高电位。所以可以成为之为相反器,又因为它相当于一个没有机械触电的开关,所以属于无触点开关。


6.三极管是各种驱动电路中的主要元器件,图中是发光二极管驱动电路,VT1用来驱动发光二极管VD1,所以VT1是驱动管。
