三相交流异步电动机的调速控制电路

由三相交流异步电动机的转速公式 可知，要改变异步电动机的转速，可采用改变电源频率 f 1 、改变磁极对数 p 以及改变转差率 s 等 3 种基本方法。
1、变极调速原理
    改变异步电动机定子绕组的连接方式，可以改变磁极对数，从而得到不同的转速。
常见的交流变极调速电动机有双速电动机和多速电动机。
双速电动机定子绕组常见的接法有 Y/YY 和△ /YY 两种。下图所示为 4/2 极△ /YY 的双速电动机定子绕组接线图。在制造时每相绕组就分为两个相同的绕组，中间抽头依次为 U2 、 V2 、 W2 ，这两个绕组可以串联或并联。
根据变极调速原理“定子一半绕组中电流方向变化，磁极对数成倍变化”，下图 (a) 将绕组的 U1 、 V1 、 W1 三个端子接三相电源，将 U2 、 V2 、 W2 三个端子悬空，三相定子绕组接成三角形（△）。这时每相的两个绕组串联，电动机以 4 极运行，为低速。下图 (b) 将 U2 、 V2 、 W2 三个端子接三相电源， U1 、 V1 、 W1 连成星点，三相定子绕组连接成双星（ YY ）形。这时每相两个绕组并联，电动机以 2 极运行，为高速。根据变极调速理论，为保证变极前后电动机转动方向不变，要求变极的同时改变电源相序。

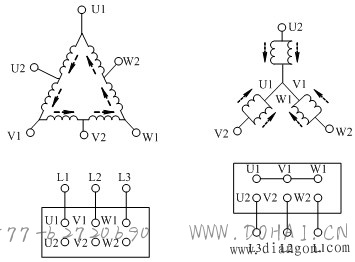

(a) 低速△形接法 (b) 高速 YY 形接法

图 4/2 极△ /YY 形的双速电动机定子绕组接线图

2、变极调速控制电路
     4/2 极的双速交流异步电动机控制电路如下图所示。

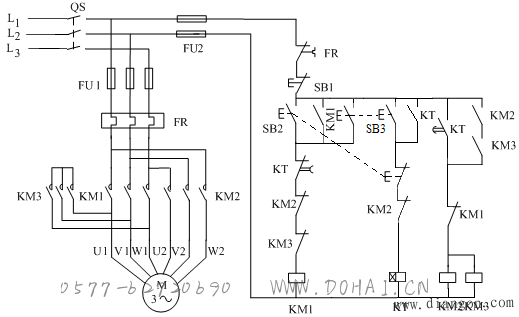

图 4/2 极的双速交流异步电动机控制电路

    上图中，合上电源开关 QS ，按下 SB2 低速起动按钮，接触器 KM1 线圈得电并自锁， KM1 的主触点闭合，电动机 M 的绕组连接成△形并以低速运转。由于 SB2 的动断触点断开，时间继电器线圈 KT 不得电。
按下高速起动按钮 SB3 ，接触器 KM1 线圈得电并自锁，电动机 M 连接成△形低速起动；由于 SB3 是复合按钮，时间继电器 KT 线圈同时得电吸合， KT 瞬时动合触点闭合自锁，经过一定时间后， KT 延时动断触点分断，接触器 KM1 线圈失电释放， KM1 主触点断开， KT 延时动合触点闭合，接触器 KM2 、 KM3 线圈得电并自锁， KM2 、 KM3 主触点同时闭合，电动机 M 的绕组连接成 YY 形并以高速运行。
