三相五线制在民用建筑电气设计中的应用

(1)三相五线制供电的应用范围 凡是采用保护接零的低压供电系统,均是三相五线制供电的应用范围。国家有关部门规定:凡是新建、扩建、企事业、商业、居民住宅、智能建筑、基建施工现场及临时线路,一律实行三相五线制供电方式,做到保护零线和工作零线单独敷设。对现有企业应逐步将三相四线制改为三相五线制供电,具体办法应按三相五线制敷设要求的规定实施。 根据JGJ/T-1992《民用建筑电气设计规范》,住宅小区设计不应采用TN-C供电系统即三相四线制供电方式,而应推广采用TN-S供电系统即三相五线制供电方式。
(2)单相三线制”和“三相五线制”配电 建筑电气设计中采用“单相三线制”和“三相五线制”配电。就是在过去“单相二线制”和“三相四线制”配电基础上,另增加一根专用保护线直接与接地网相连,如图1所示。即根据国际电工委员会(IEC)标准和国家标准而定的TN—S系统,从而保障了电器使用的安全。
①“单相三线制”是“三相五线制”的一部分,在配电中出现了N线和PE线:一个是工作接地N线,这是构成电气回路的需要,其中有工作电流流过,在单相二线制中,工作接地N严禁装设保险等可断开点,但单相三线制中则应同相线一样装设保护元器件。另一个是保护接地PE线,要求直接与接地网相联接,保护线PE与中性线N从某点分开后,就不得有任何联系,目的有两个:其一是为了使漏电电流动作保护能正确动作;其二是为了使保护线上没有电流流过,以利安全。
②每个建筑物进户线处应将零线重复接地,接地电阻≤lO。
③从引入处开始,接至建筑物内各个插座,中性线N和保护线PE完全分开(严禁零地混接)。至于保护线PE的导线应采用与工作回路相同等级的绝缘导线,且与中性线N截面相同,敷设方式和路径也同工作回路,为便于识别,最好能采用三种颜色分开,依据规范,相线为L1黄、L2绿、L3红色;中性线N为淡兰色或黑色;保护线PE为黄绿双色。(民用建筑电气设计规范》规定“住宅建筑每户的进线开关或插座专用回路宜设置漏电电流动作保护,动作电流为30mA”。

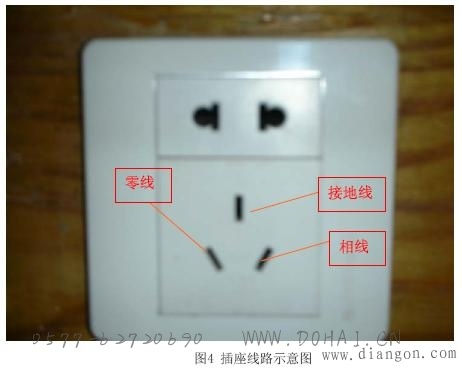

④插座的接线应遵循左零(N)右相(L)上接地。
如图所示。
