三相异步电动机按顺序工作时的联锁控制

  • A+
所属分类:电动机

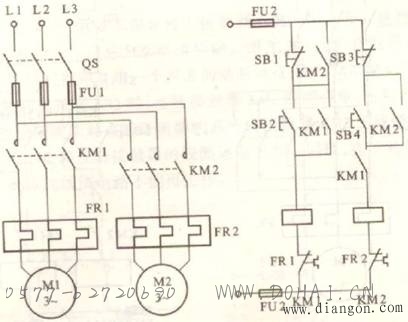

控制原理图如图1所示,其控制工作原理为:
主电路:
(1)三相交流电源经QS、FU1、KM1的主触点、FR1的热元件,到达电动机M1的三相定子绕组;
(2)三相交流电源经QS、FU1、KM2的主触点、FR2的热元件,到达电动机M2的三相定子绕组。
控制电路:
用启动按钮SB2和SB4分别控制KM1和KM2的通电,用停止按钮SB1和SB3分别控制KM1和KM2的断电,从而实现对电动机M1和M2的启停控制。
启动过程分析:(先启动M1再启动M2)
(1)合上QS,按下启动按钮SB2→KM1线圈通电:①KM1主触点闭合→M1启动运转;②KM1自锁触点闭合,实现通电自保;③串联于KM2线圈电路里的KM1辅助触点闭合→为KM2的线圈通电准备好通路,即只有当M1启动后,KM2的线圈才可能通电。
(2)按下启动按钮SB4→KM2线圈通电:①KM2主触点闭合→M2通电启动运转;②KM2自锁触点闭合,实现通电自保;③并联于KM1停止按钮SB1两端的KM2的辅助触点闭合→停止按钮SB1被短接,即只有当M2停车后,停止按钮SB1才能起作用。
停车过程分析:(M2先停车M1后停车)
按下停止按钮SB3→KM2线圈失电→KM2所有触点都复位:①M2断电停车;②自保电路断开;③解除对停止按钮SB1的短接。
按下停止按钮SB1→KM1线圈失电→KM1所有触点都复位:①M1断电停车;②自保电路断开;③断开KM2的线圈电路。


图1三相异步电动机按顺序工作时的联锁控制
正常工作与点动的联锁控制
1.最基本的点动控制线路
控制原理图如图2所示
按下点动按钮SB电动机通电运转,松开点动按钮SB电动机断电停转。
电动机的转动时间由点动按钮被按下的时间所决定。
2.  由点动按钮联锁而实现的点动与连续工作切换控制线路
控制原理图如图3所示
点动按钮SB3的动断触点作为联锁触点串联在接触器KM的自锁电路中。
正常工作时,按下启动按钮SB2,接触器KM通电动作并自锁,电动机启动并连续运转。
点动工作时,按下点动按钮SB3,其动断触点切断KM的自锁电路,其动合触点接通KM的线圈,电动机启动运转,但手一松开按钮,KM就因自锁电路是断开的而断电,从而实现点动控制。
3.  由中间继电器而实现的点动与连续工作切换控制线路
控制原理图如图4所示
启动按钮SB2不直接控制接触器KM的线圈,而是通过中间继电器的转接来实现KM线圈的得电与否。
正常工作时,按下启动按钮SB2,中间继电器K线圈得电,两个辅助常开触点同时闭合,一个自锁,一个使接触器KM线圈得电,电动机启动并连续运转。
点动工作时,按下点动按钮SB3,接触器KM线圈得电,电动机启动运转;因为SB3没有配备自锁环节,所以手一松开按钮,KM便断电,从而实现点动控制。

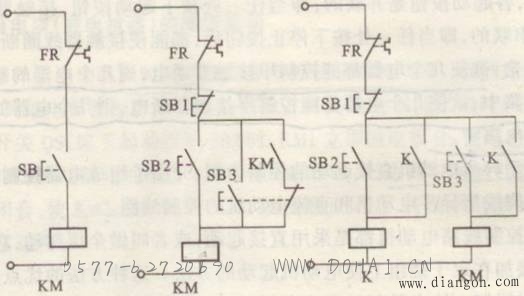

图2                                图3                                                  图4
