施耐德D2接触器型号说明及选型注意事项

施耐德国产D2接触器全部是交流接触器，按照产品系列可以分为标准型和经济型（65A 以下），只有交流线圈,电流范围6A-620A（AC3）。
　　

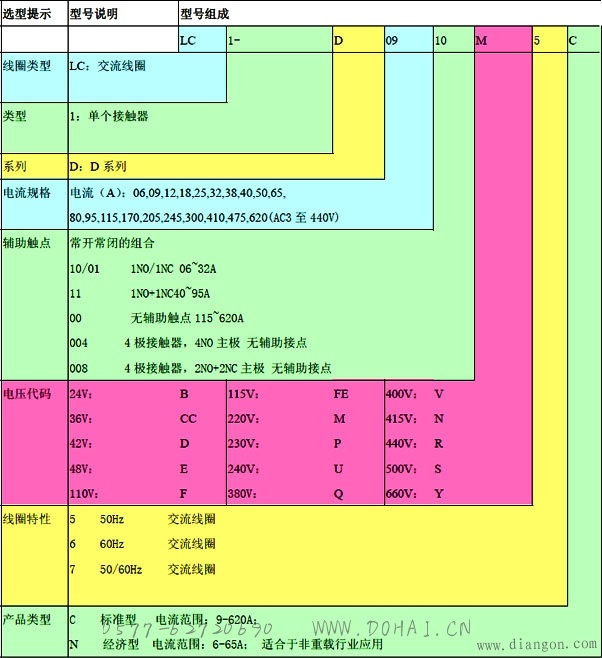

　　一、国产D2系列接触器型号说明
　　
　　注：N-经济型产品，是专为轻载OEM客户设计的特殊产品，不适用于重载场合，例如起重机，空压机，塑机电加热等AC-4,AC-8a,AC-8b负载。
　　二、国产接触器选型注意事项
　　1、降容问题
　　LC1-D接触器随着高度的变化需要进行降容。这类接触器在3000米以下不降容，3500米时电流的降容系数为0.92，4000米时为0.9，4500米时为0.88，5000米时为0.86。当高度超过3000米时，随着高度的增加，最大额定电压也会下降，降容率为每升高500米降容10%。
　　2、国产LC1-D系列205A(含)以上接触器与进口LC1-F系列的接触器的关系
　　205A以上的LC1-D系列的交流线圈接触器框架和进口LC1-F系列的接触器相同，并且可以使用相同的线圈等附件。考虑到中国电网与欧洲电网的不同，其标称的额定电流做了一些调整，具体对应关系如下：
　　LC1-D205*-------LC1-F185*
　　LC1-D245*-------LC1-F225*
　　LC1-D300*-------LC1-F330*
　　LC1-D410*-------LC1-F400*
　　LC1-D475*-------LC1-F500*
　　LC1-D620*-------LC1-F630*

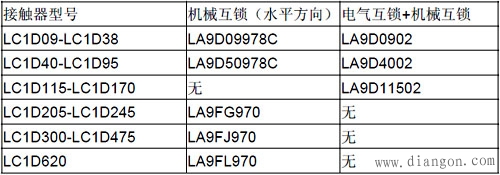

　　3、国产D2系列接触器如何选机械互锁
　　客户可以选购成套可逆LC2D*接触器，也可以采用两个接触器加1个机械互锁组合成可逆接触器。
　　
　　4、LC1接触器能否旋转90°安装
　　不能，只允许旋转±30°角，即接触器安装面与垂直面倾斜度不超过±30°，至于在安装平面内的旋转，不同规格的接触器允许角度也不一致。
　　5、辅助触点的选型
　　正装的辅助模块有：正装辅触头LA1DN*系列；通电延时LADT*系列；星三角专用延时LADS*系列；断电延时LADR*系列；机械闭锁LA6-DK*系列。侧装的辅助模块有：LAD8N*系列。
