短路电流计算实例

一、短路电流概述

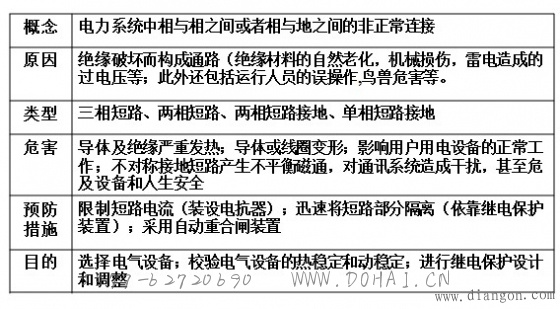

1、短路电流介绍

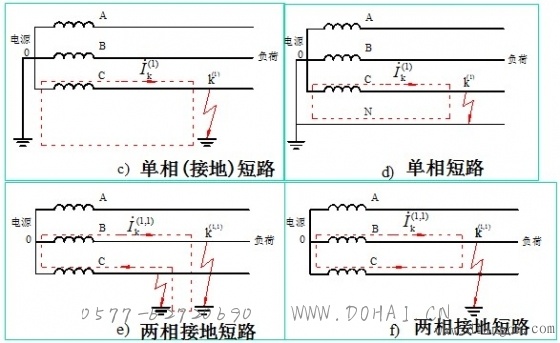

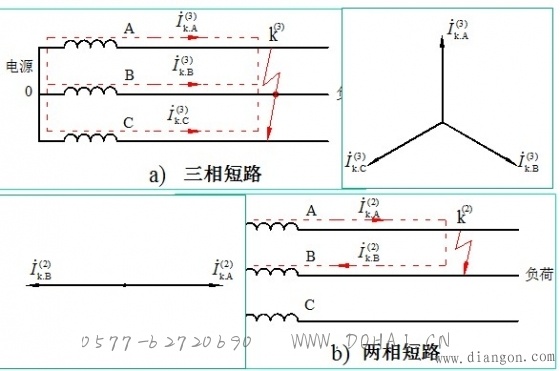

2、短路的类型

二、无限大容量电源供电系统的短路过程分析

 　　1、无限大容量电源供电系统的概念
　　无限大容量电源——指电源内阻抗为零，供电容量相对无限大的电力系统，电源母线上的输出电压不变。

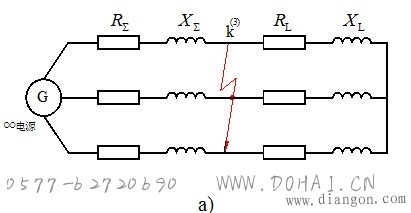

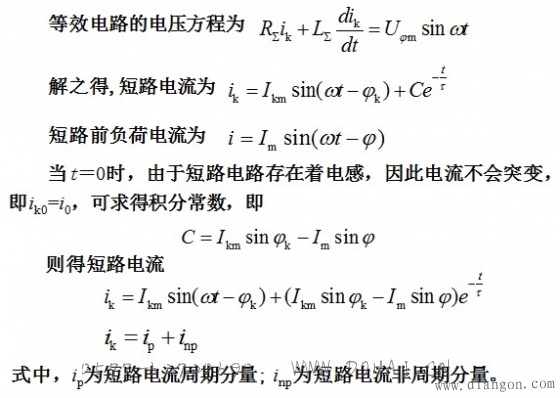

　　2、短路过程的简单分析

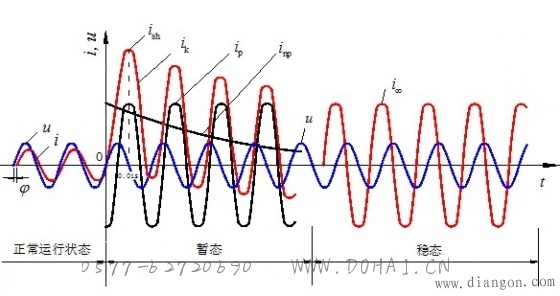

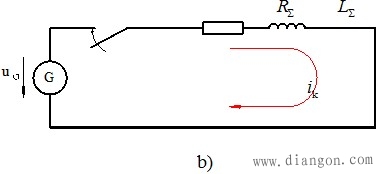

　无限大容量系统发生三相短路时的电压、电流曲线如下图：

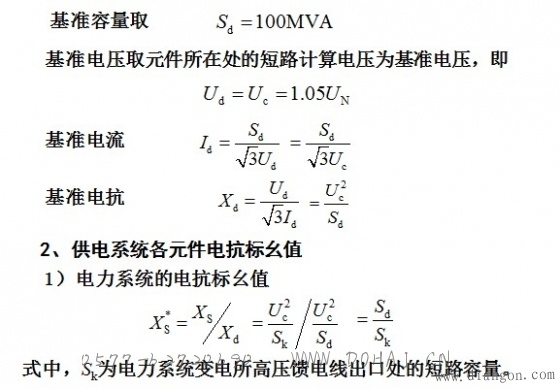

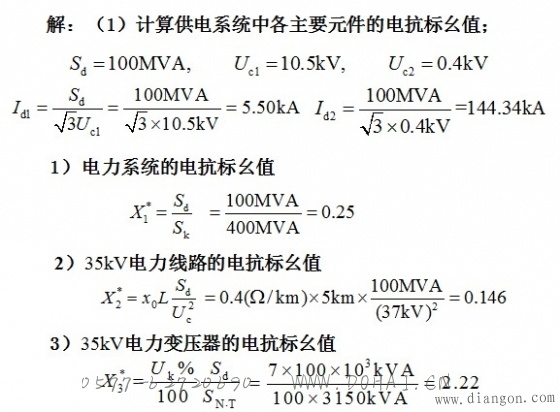

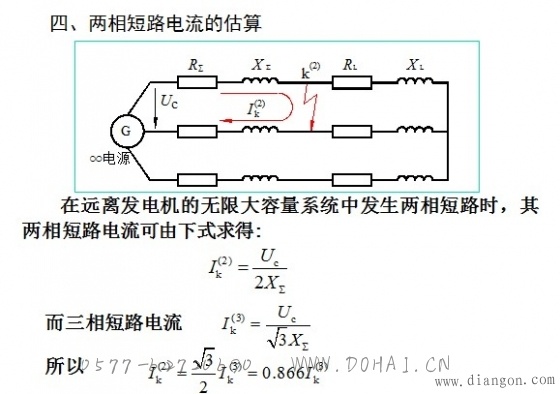

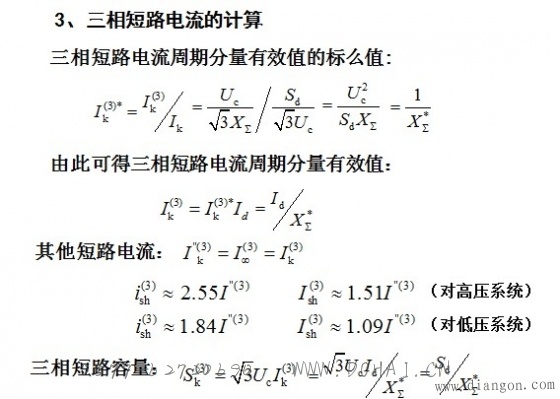

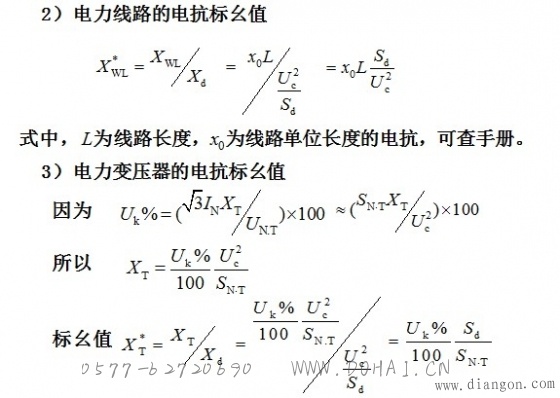

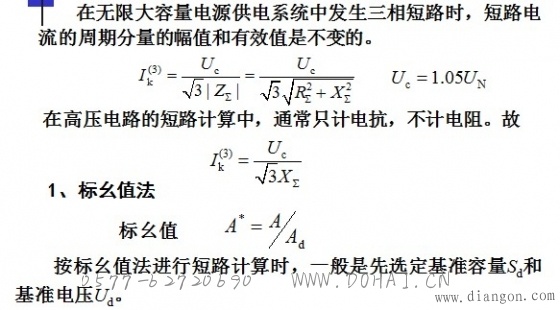

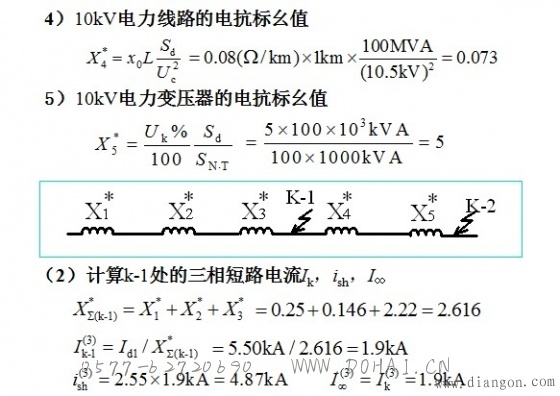

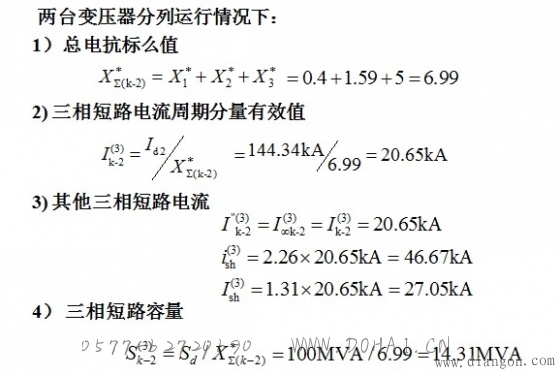

　　三、高压电网短路电流计算

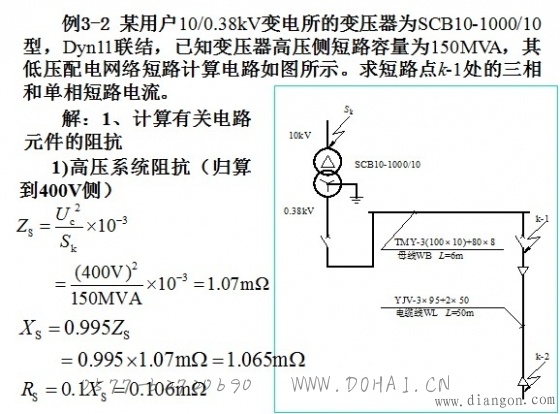

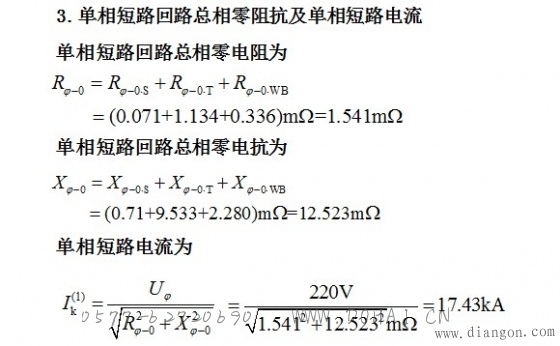

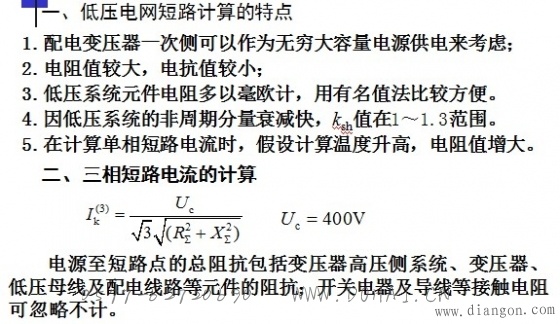

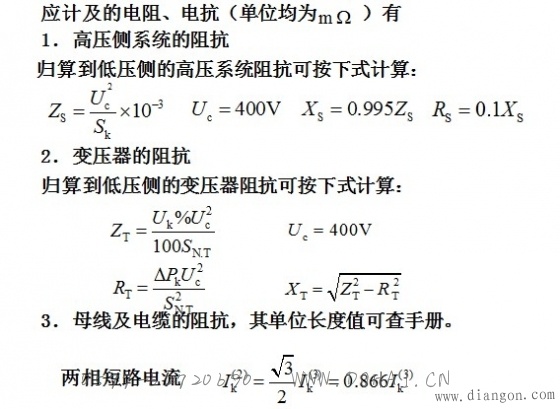

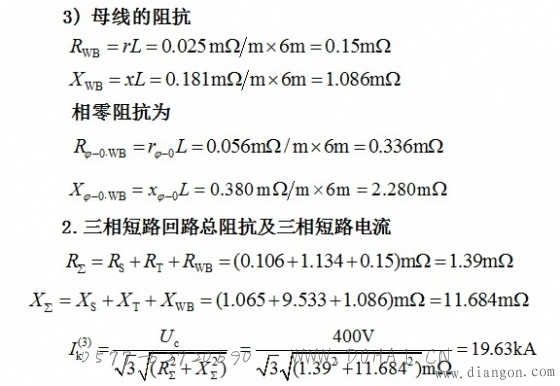

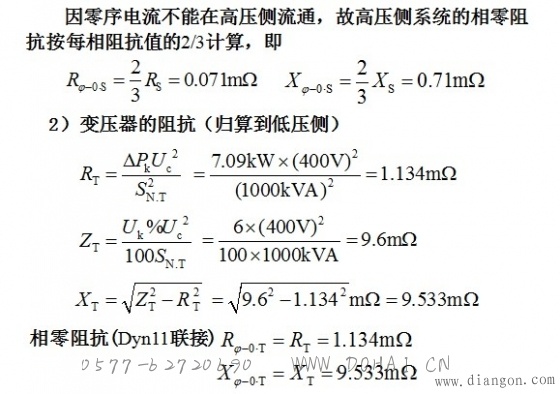

四、低压电网短路电流的计算
