双速异步电机的调速控制线路

根据异步电动机转速公式：，当电源频率 f 一定时，若改变电动机定子绕组的磁极对数P，就可使电动机转速改变。采用双速电机可改善机床的调速性能，简化变速机构，因此在车、铣、镗床中都有应用。常见的双速电动机的绕组有两种接线方式：Δ/YY 及 Y/YY。

1．Δ/YY接法　图2.24a)为双速电动机Δ／YY接法电路图。当绕组的1、2、3号出线端接电源，而使4、5、6号出线端悬空时，电机绕组接成三角形，每相绕组中有两个线圈串联，成四个极，电动机低速运转；当把1、2、3号端子短接，4、5、6号端子接电源时，则绕组为双星形，每相绕组中两个线圈并联，成两个极，电机作高速运转。
在三角形与双星形转换时，电动机输出功率分别为：
，
由于，所以。
由此可知，电机从Δ接法的低速运转变成YY接法的高速运转时，转速升高一倍，而功率只增加15％，所以这种调速方法可近似地看成恒功率调速。它很适合一般金届切削机床对调速的要求。
2．Y/YY接法　　图2.24b)为Y／YY接法，当电机转速增加一倍（YY接法）时，输出功率也增加一倍，属于恒转矩调速。它适用于电梯、起重饥、皮带运输机等要求恒转矩调速的场合。
3. 控制电路

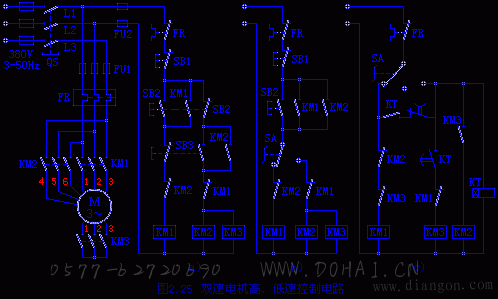

图2.25为常用的双速电动机Δ／YY调速控制电路图，其中：KM1得电为低速，KM2得电为高速，KM3为短接接触器。
图a)用两个复合按钮SB2及SB3分别控制KM1及KM2、KM3，实现低速与高速的直接转换而无需经过停止状态。
图b)是用转换开关SA来选择低速或高速方式后，由按钮SB2发令启动电动机的控制电路。
图c)转换开关SA选择高、停、低速。当选择高速时，采用时间继电器KT，按时间原则自动控制电动机低速起动、经延时后转换到高速运行。
上述三个控制电路中，低速与高速之间都用接触器动断触头互锁，以防短路故障。
功率较小的双速电动机可采用图a)和图b)的控制方式；容量较大的双速电动机，宜可采用图c)的控制方式。
