SR800(YT800)系列电流矢量型变频器

SR800(YT800)系列电流矢量型变频器的综合技术特性

输入输出特性:

  • 输入电压范围:380/220V±15%
  • 输入频率范围:47~63Hz
  • 输出电压范围:0~额定输入电压
  • 输出频率范围:0~600Hz

外围接口特性:

  • 可编程数字输入:6路输入
  • 可编程模拟量输入:AI1:0~10V输入,AI2:0~10V或0~20ma输入
  • 开路集电极输出:2路输出
  • 模拟量输出:1路输出,分别可选0/4~20ma或0~10V

技术性能特性:

  • 变频器控制方式:无PG矢量控制、V/F控制、转矩控制
  • 过载能力:150%额定电流60s;180%额定电流10s
  • 起动转矩:无PG矢量控制:0.5Hz/150%(SVC)
  • 调速比:无PG矢量控制:1:100
  • 速度控制精度:无PG矢量控制:±0.5%最高速度
  • 载波频率:0.5k~15.0kHz

功能特性:

  • 频率设定方式:数字设定、模拟量设定、串行通讯设定、多段速、PID设定等。
  • PID控制功能
  • 多段速控制功能:8端速控制
  • 摆频控制功能
  • SR800(YT800)系列电流矢量型变频器的瞬时停电不停机功能
  • QUICK/JOG键功能:用户自由定义的多功能快捷键
  • 自动电压调整功能:当电网电压变化时,能自动保持输出电压恒定
  • 提供多达25种故障保护功能:过流、过压、过温、缺相、过载等保护功能

变频器的铭牌说明

SR800(YT800)系列电流矢量型变频器的铭牌

变频器系列机型

SR800(YT800)系列电流矢量型变频器的额定电流,功率,规格参数

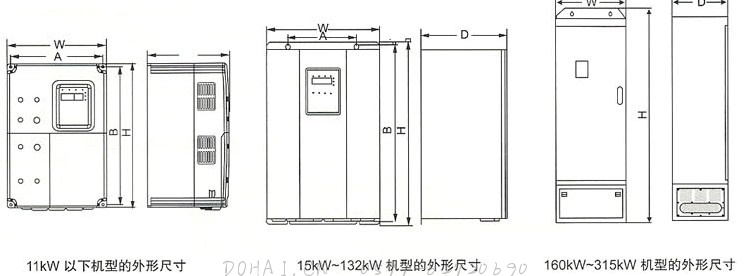

外型尺寸与安装尺寸

SR800(YT800)系列电流矢量型变频器外形尺寸

SR800(YT800)系列电流矢量型变频器各型号功率比较

标准接线图

SR800(YT800)系列电流矢量型变频器的接线图

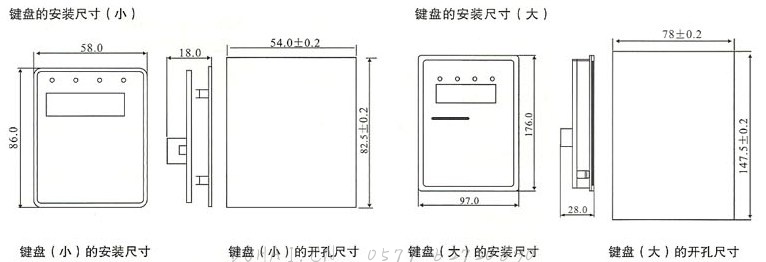

SR800(YT800)系列电流矢量型变频器的安装尺寸

如果你希望了解SR800(YT800)系列电流矢量型变频器的更多内容,如产品使用说明书,规格参数,价格,维修更换等,请联系我们
