DHM18-125系列高分断小型塑壳断路器

  • A+
所属分类:产品目录 断路器

概述

DHM18-125系列高分断小型断路器

DHM18-125系列高分断小型塑壳断路器是在DHM18-63系列小型断路器之后本公司研制开发的新产品,该产品性能可靠,保护特性精确、分断能力高、体积小、美观大方,时理想的更新换代产品。



适用范围

DHM18-125系列小型断路器主要适用于交流50Hz,额定电压230V/400V,额定工作电流至125A的电力线路中对电力设施和电气设备进行过电流保护,亦可用于不频繁的通断操作。

该系列断路器符合IEC60898、GB10963.1《家用及类似场所用过电流保护断路器》。

型号及其含义

DHM18-125系列高分断小型断路器的型号及含义

基本规格及主要技术参数

1.壳架等级额定电流Inm:125A

2.额定电压Ue:50Hz、230V/400V

3.额定电流In:

C型:63A、80A、100A、125A

D型:63A、80A、100A

4.额定分断能力:Icn=7500A,Icn-15000A

5.极数:1P、1P+N、2P、3P、3P+N、4P

6.寿命:机械寿命8000次;电寿命:4000次

7.瞬时脱扣器的型式和电流范围:

C型:用于照明配电、插座回路或部分动力配电系统中,5In~10In

D型:用于动力或具有强感性负载回路,例如电动机负载等,10In~20In

结构特点

DHM18-125系列高分断小型塑壳断路器采用高精度双金属材料作为反时限热保护元件,保护特性精确,操作机构再扣可靠;触头系统采用双断点串联结构、双灭弧系统,断点电压低,在高分断能力的情况下,限流特性好。

该产品巧妙的设置了操作手柄合闸门槛,只有操作力达到一定值时,才能让触头快速闭合,使触头闭合固定在一定高速之下,相对排除了人为因素对触头闭合速度的影响,减少了接通时触头的电磨损,提高了断路器的寿命和可靠性。

该断路器具有明显的触头位置状态指示。接线端子采用提升式框形结构,接线能力为2.5mm²~50mm²。

断路器可带分励脱扣器、辅助触头等附件。

正常工作条件和安装条件

1.正常工作条件

a.周围空气温度上限不超过+40℃,下限值不低于-5℃.24h内平均温度不超过+35℃。

b..安装地点的海拔高度不超过2000m.

c..安装地点的大气相对湿度,在周围最高温度+40℃时不超过50%,在较低温度下可以有较高的相对湿度,例如:20℃时达90%。对由于温度变化偶尔产生的凝露应采取特殊的措施。

d.污染等级2

2.安装条件

a.过电压类别为‖、Ⅲ类。

b.断路器采用35mm标准导轨安装。

c.断路器一般应垂直安装,手柄向上为接通电流位置。

d.安装处应无显著冲动和振动。

外形尺寸和安装尺寸

断路器采用35mm标准轨安装,外形尺寸健壮尺寸见图1.

断路器的能耗和脱扣特性

断路器的最大能耗见图2.

断路器的过电流脱扣特性见表1。

断路器的脱扣特性曲线见图3。

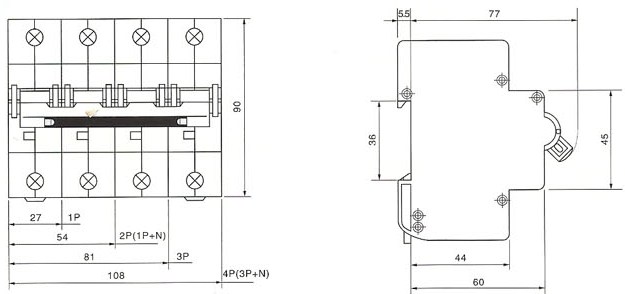

DHM18-125系列高分断小型断路器的外型及安装尺寸

如果你希望了解DHM18-125系列高分断小型塑壳断路器的更多内容,如产品使用说明书,规格参数,价格,更换等信息,请联系我们
