SRM18Z-50系列小型直流塑壳断路器

  • A+
所属分类:产品目录 断路器

适用范围

SRM18Z-50系列小型直流断路器

SRM18Z-50系列小型直流塑壳断路器(以下简称断路器)是在SRM18-63系列高分断型断路器的基础上派生开发的新产品。该产品性能可靠,分断能力高,保护特性精确,体积小,广泛适用于通讯、电力机车等行业。

断路器主要适用与直流额定电压220V/440V、额定工作电流至50A的电力线路和电气设备中,进行过电流保护,亦可用于不频繁的通断操作。

该断路器符合GB10963.2《家用和类似场所用过电流保护断路器 第2部分:交流和直流动作的断路器》的要求。



型号及其含义

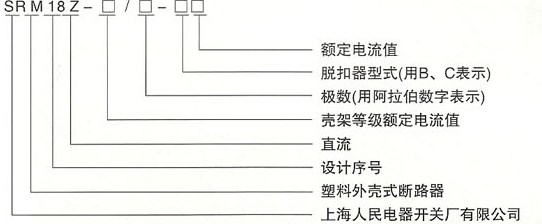

SRM18Z-50系列小型直流断路器的型号及含义

例如:额定电流至32A、二极,脱扣器形式C型的直流小型断路器表示:SRM18Z-50/2-C32。

基本规格及主要技术参数

1.壳架等级额定电流Into:50A;

2.额定电压Ue:220V(1极),440V(2极);

3.时间常数:T≤4ms;

4.额定电流In:6、10、16、20、25、32、40、50A;

5.额定极限短路分断能力Icn:6000A;

6.极数:1P、2P;

7.脱扣器形式及脱扣电流范围见表1。

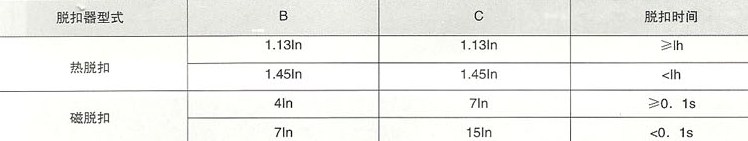

SRM18Z-50系列小型直流断路器的脱扣器形式及电流范围

断路器的特点

1.SRM18Z-50系列小型直流塑壳断路器采用磁吹灭弧,燃弧时间短,分断能力高,保护特性精确,性能可靠;

2.具有明显的触电位置状态指示;

3.接线端子采用框式结构,接线牢固可靠。

4.注:有关SRM18Z-50系列小型直流断路器更详细介绍,请见本公司新产品样本。
