SRR8000智能型电机软起动装置

SRR8000智能型电机软起动装置介绍

• 系统保护功能-作为变频器、软起动的一种

1. 内置电子速断保护：不需外加快熔，如起动前或起动过程、运行过程、软停过程中下口发生短路均作到自保护，并报警动作。
2. 单相接地保护：如有单相接地先报警后停车。
3. 过电压保护：如有输入电压超压则报警或停车(订货协议)。
4. 过负荷保护：如电动机过负荷，先报警后停车。
5. 断相保护：电动机断相报警并停车。
6. 防止相位颠倒保护：如上口倒相不予起并报警。(可选)

• 系统管理功能：

1. 可扩展串行通信模块，可实现上微机管理或通讯功能。
2. 内置绿色控制单(KGL)消除了电力电子设备的无障碍停机现象。

• 维护功能：

1. 故障自诊断(短路、过电压、单相接地、电机过载、断相、堵转，加上智能程序可研判拖动系统工况)
2. 故障显示与继电器接点输出。
3. 模块化组合设计。根据故障显示内容，5分钟排除故障。

• 现场总线功能：

a.现场总线Profibus协议部分：

本机选用Profibus-DP实现通信协议部分，协议的标准是由EN50170规程加以规定，采用Profibus通讯的接口的特点：

1. 通过Profibus总经可以快速的进行周期通讯
2. Profibus支持的波特率最高达12MHZ
3. 最多可以控制125台软启动器
4. 使用专用的Profibus调试工具，系统配置十分方便
5. 内置Profibus通讯模块接线十分方便
6. 软起动的一切控制参数均可通过串行总线设定修改
7. 处理数据的响应时间为5MS

b.现场总Modbus协议部分；

本机可以选用内置的RS485接口模块，符合标准的Modbus协议，其特点为：

1. 用户可以根据通讯距离选择适当的波特率。
2. 最多可控制247台软起动器。
3. 标准的Modbus定制易于用户操作。
4. RS485模块与控制单片机完全隔离，保证通讯不会干扰设备的正常运行。

c.现场总线Devicenet(可协议)

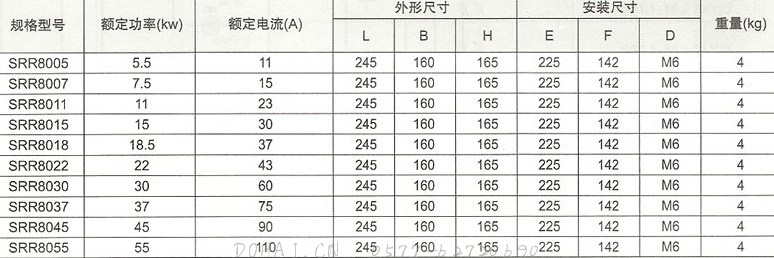

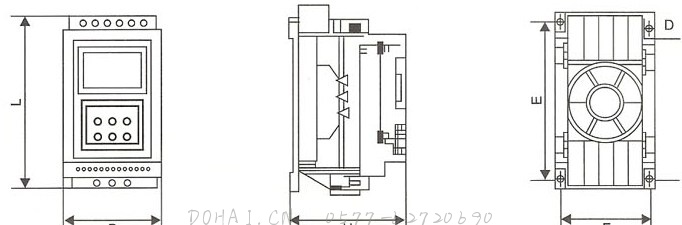

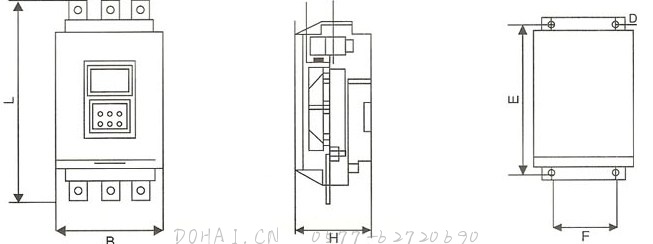

软启动装置的结构尺寸

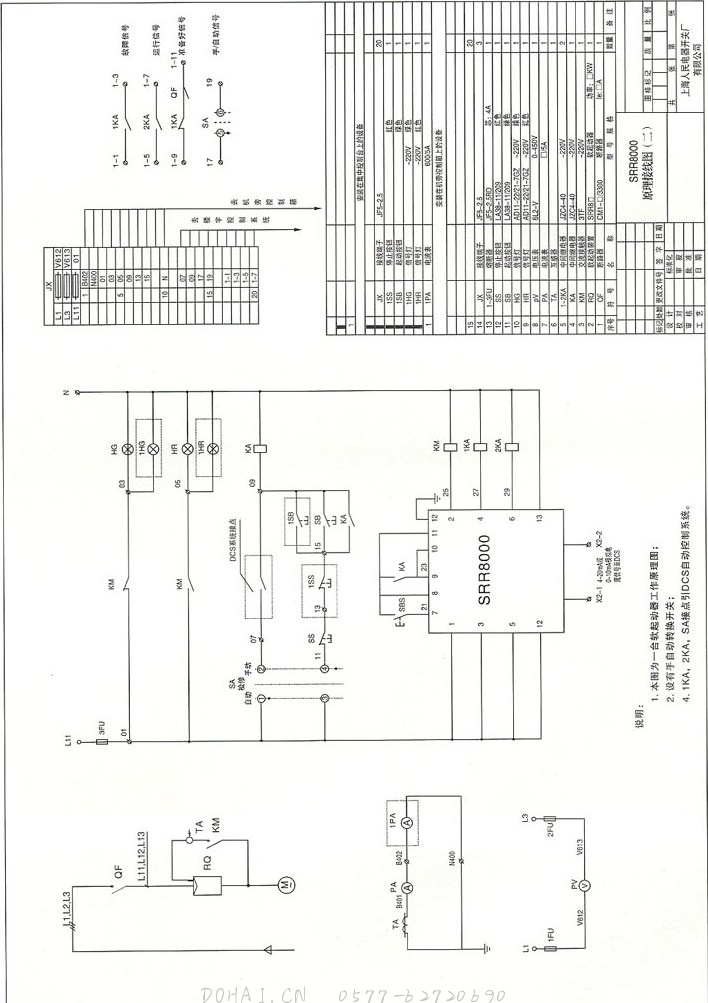

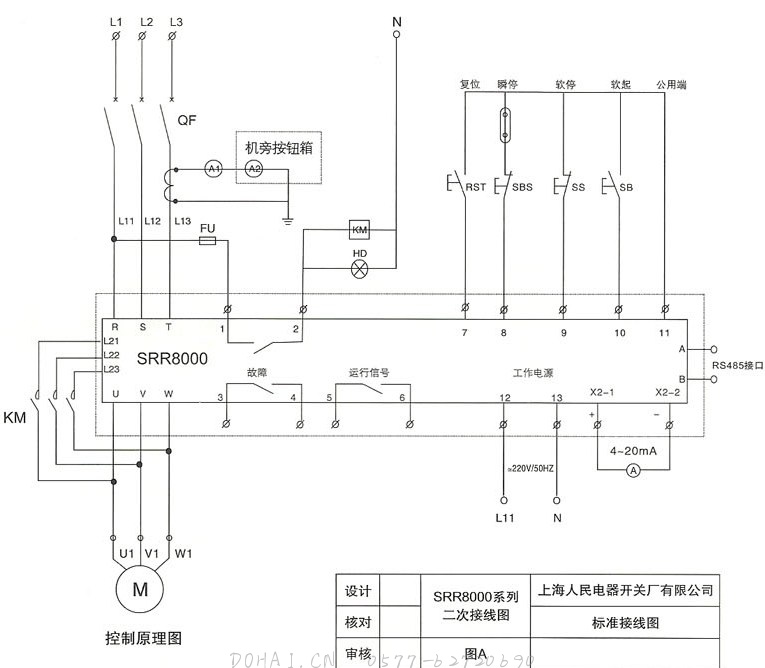

二次标准接线

说明：

• 1和2控制旁路接触器的接点是无源继电器输出点。
• 3和4接点为故障继电器可编程接点。
• 5和6接点为联锁继电器可编程接点。
• 7接点通为复位，8接点断为瞬停，9接点断为软停，10接点通为软起，11接点为共用端。
• 软起动器内置短路保护和过载保护。
• 键盘/外接按钮操作转换设定参见用户手册。
• 控制模式限流型、电压斜坡型、重载型、任意自选。
• X2-1、X2-2为4-20ma电流模拟信号输出。
• 12为接地端子，13、14接AC220V电源。
• RS485接口通讯协议标准采用Profibus/Modbus。
