低压断路器又叫自动空气开关。
低压断路器是一种既有手动开关作用，又能自动进行失压、欠压过载和短路保护的电器。
可用来分配电能，不频繁地启动异步电机，对电源线路及电动机等实行保护，当它们发生严重的过载或短路及欠电压等故障时能自动切断电路。
下面以塑壳断路器为例简单介绍断路器的结构、工作原理、使用与选用方法。 断路器主要由3个基本部分组成，即触头、灭弧系统和各种脱扣器，包括过电流脱扣器、失压（欠电压）脱扣器、热脱扣器、分励脱扣器和自由脱扣器。

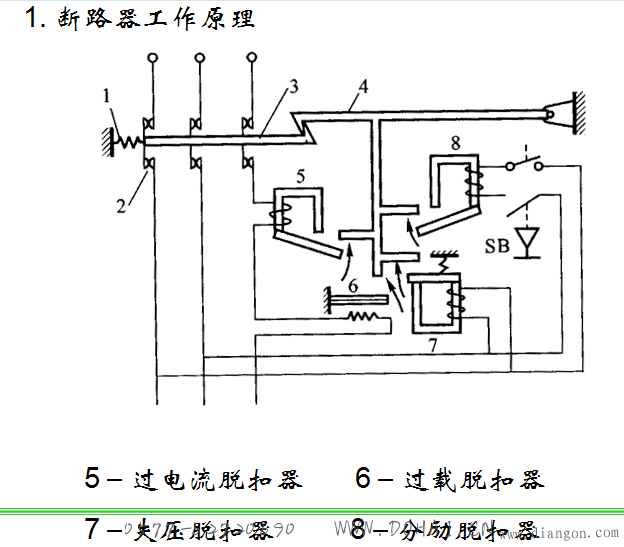

图是断路器工作原理示意图及图形符号。断路器开关是靠操作机构手动或电动合闸的，触头闭合后，自由脱扣机构将触头锁在合闸位置上。当电路发生上述故障时，通过各自的脱扣器使自由脱扣机构动作，自动跳闸以实现保护作用。分励脱扣器则作为远距离控制分断电路之用。
过电流脱扣器用于线路的短路和过电流保护，当线路的电流大于整定的电流值时，过电流脱扣器所产生的电磁力使挂钩脱扣，动触点在弹簧的拉力下迅速断开，实现短路器的跳闸功能。
低压断路器的选择应从以下几方面考虑：
（1）断路器类型的选择：应根据使用场合和保护要求来选择。如一般选用塑壳式；短路电流很大时选用限流型；额定电流比较大或有选择性保护要求时选用框架式；控制和保护含有半导体器件的直流电路时应选用直流快速断路器等。
（2）断路器额定电压、额定电流应大于或等于线路、设备的正常工作电压、工作电流。
（3）断路器极限通断能力大于或等于电路最大短路电流。
（4）欠电压脱扣器额定电压等于线路额定电压。
（5）过电流脱扣器的额定电流大于或等于线路的最大负载电流。
