速度继电器的作用、工作原理和符号

  • A+
所属分类:电工知识

作用认识:速度继电器主要用作笼型异步电动机的反接制动控制, 所以也称反接制动继电器。

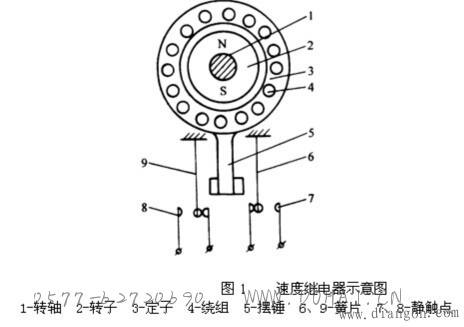

组成认识:它主要由转子、定子和触头三部分组成。转子是一个圆柱形永久磁铁,定子是一个笼形空心圆环,由硅钢片叠成,并装有笼型绕组。

动作原理:速度继电器转子的轴与被控电动机的轴相连接,而定子套在转子上。当电动机转动时,速度继电器的转子随之转动,定子内的短路导体便切割磁场,产生感应电动势,从而产生电流。此电流与旋转的转子磁场作用产生转矩,于是定子开始转动。当转到一定角度时,装在定子轴上的摆锤推动簧片动作,使常闭触头分断,常开触头闭合。当电动机转速低于某一值时,定子产生的转矩减小,触头在弹簧作用下复位。

常用的速度继电器有YJ1型和JFZ0型。通常速度继电器的动作转速为120r/min,复位转速在100r/min。

速度继电器的符号
