一、热继电器的安装方向
热继电器的安装方向很容易被人忽视。热继电器是电流通过发热元件发热,推动双金属片动作。热量的传递有对流、辐射和传导三种方式。其中对流具有方向性,热量自下向上传输。正确的安装方向和错误的安装方向,图一所示。

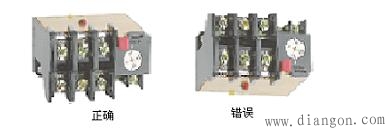

热继电器的安装方向示意(图一)

热继电器的安装方向示意(图一)


在安放时,如果发热元件(双金属片)朝下方时,散热不好,双金属片就热得快,动作时间短;如果发热元件(双金属片)朝上方时,散热比朝下方好些,双金属片热得较慢,热继电器的动作时间长。当热继电器与其它电器装在一起时,如图二所示。应装在电器下方且与其它电器保持100mm以上的距离。因此热继电器的安装方向,应按产品说明书的规定进行,以确保热继电器在使用时的动作性能相一致。

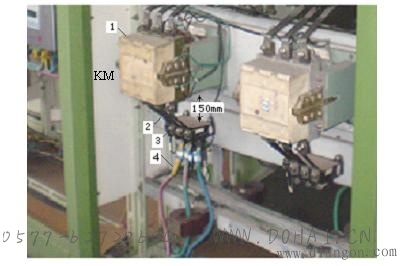

热继电器与其它开关的距离(图二)

热继电器与其它开关的距离(图二)

1—接触器;2—连接线;3—热继电器;4—去电动机的电缆
二、连接线
  串入电动机主电路中的热继电器,热继电器到接触器的连接线,连接线截面太小(小于电动机的负荷线截面),连接线产生的热量会传到双金属片,加上发热元件沿导线向外散热,从而缩短了热继电器的脱扣动作时间;产生电动机在没有过载的情况下,容易发生热继电器的误动作。连接导线截面应与电动机的负荷线截面相同。
三、热继电器的调整
  当前生产的热继电器都是可调节型的,投入使用前,必须对热继电器的整定电流进行调整,将热继电器调节旋钮顺时针方向旋转,其上面的箭头指向电动机额定电流的数值上。
四、使用环境
使用环境主要指环境温度,它对热继电器动作的快慢影响较大。热继电器周围介质的温度,应和电动机周围介质的温度相同,热继电器安装在温度较低处时,热继电器的动作将会滞后,将热继电器动作电流调小一点,反之,其动作将会提前,应将热继电器动作电流调大一点。对没有温度补偿的热继电器,应在热继电器和电动机两者环境温度差异不大的地方使用。
