要求几台电动机的启动或停止必须按一定的先后顺序来完成的控制方式，称为电动机的顺序控制。顺序控制可以通过控制电路实现，也可以通过主电路实现。
一、在主电路中实现顺序控制
1、在主电路中实现顺序控制线路1

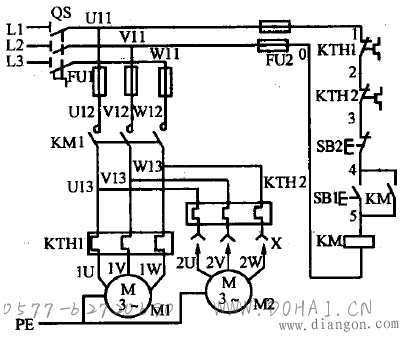

在主电路中实现顺序控制线路1如下图所示。电动机M2是通过接插器X接在接触器KM主触头的下面，因此，只有当KM主触头闭合，电动机M1启动运转后，电动机M2才可能接通电源运转。
一、在主电路中实现顺序控制
1、在主电路中实现顺序控制线路1
在主电路中实现顺序控制线路1如下图所示。电动机M2是通过接插器X接在接触器KM主触头的下面，因此，只有当KM主触头闭合，电动机M1启动运转后，电动机M2才可能接通电源运转。
2、在主电路中实现顺序控制线路2

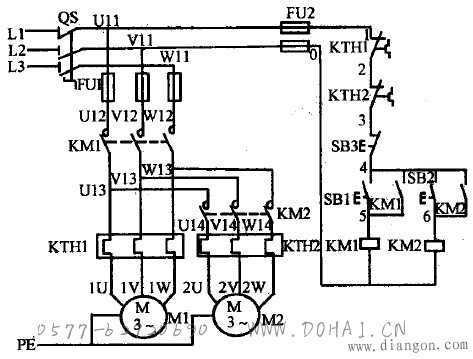

在主电路中实现顺序控制线路2如下图所示。电动机M1和M2分别通过接触器KM1和KM2来控制，接触器KM2的主触头接在接触器KM1触头的下面，这样保证了当KM1主触头闭合、电动机M1启动运转后，M2才可能接通电源运转。
在主电路中实现顺序控制线路2如下图所示。电动机M1和M2分别通过接触器KM1和KM2来控制，接触器KM2的主触头接在接触器KM1触头的下面，这样保证了当KM1主触头闭合、电动机M1启动运转后，M2才可能接通电源运转。
二、在控制电路中实现顺序控制
1、在控制电路中实现顺序控制线路1
在控制电路中实现顺序控制线路1如下图所示。电动机M2的控制电路先与接触器KM1的线圈并联后再与KM1的自锁触头串联，这样保证了在M1启动后，M2才能启动的顺序控制要求。
1、在控制电路中实现顺序控制线路1
在控制电路中实现顺序控制线路1如下图所示。电动机M2的控制电路先与接触器KM1的线圈并联后再与KM1的自锁触头串联，这样保证了在M1启动后，M2才能启动的顺序控制要求。
2、在控制电路中实现顺序控制线路2

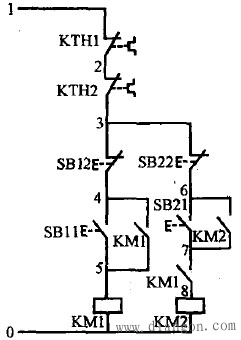

在控制电路中实现顺序控制线路2如下图所示。在电动机M2的控制电路中串联了接触器KM1的常开辅助触头。显然，只要M1不启动，即使按下SB21，由于KM1的常开辅助触头未闭合，KM2线圈也不能得电，从而保证了M1启动后，M2才能启动的控制要求。线路中停止按钮SB12控制两台电动机同时停止，SB22控制M2的单独停止。
在控制电路中实现顺序控制线路2如下图所示。在电动机M2的控制电路中串联了接触器KM1的常开辅助触头。显然，只要M1不启动，即使按下SB21，由于KM1的常开辅助触头未闭合，KM2线圈也不能得电，从而保证了M1启动后，M2才能启动的控制要求。线路中停止按钮SB12控制两台电动机同时停止，SB22控制M2的单独停止。
3、在控制电路中实现顺序控制线路3

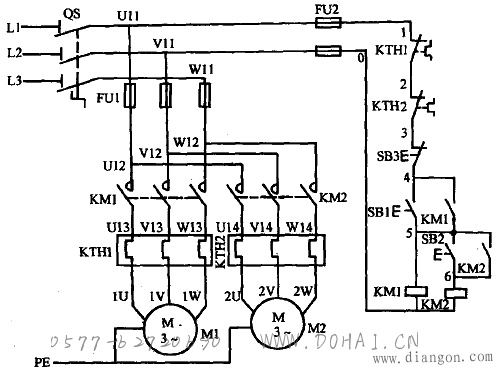

在控制电路中实现顺序控制线路3如下图所示。这是两台电动机顺序启动、逆序停转控制的电路图。该电路是在电动机M2的控制电路中串联了接触器KM1的常开辅助触头。显然，只要M1不启动，即使按下SB21，由于KM1的常开辅助触头未闭合，KM2线圈也不能得电，从而保证了M1启动后，M2才能启动的控制要求。在SB12的两端并联了接触器KM2的常开辅助触头，从而实现了M2停止后，M1才能停止的控制要求，即M1、M2是顺序启动，逆序停止的。
在控制电路中实现顺序控制线路3如下图所示。这是两台电动机顺序启动、逆序停转控制的电路图。该电路是在电动机M2的控制电路中串联了接触器KM1的常开辅助触头。显然，只要M1不启动，即使按下SB21，由于KM1的常开辅助触头未闭合，KM2线圈也不能得电，从而保证了M1启动后，M2才能启动的控制要求。在SB12的两端并联了接触器KM2的常开辅助触头，从而实现了M2停止后，M1才能停止的控制要求，即M1、M2是顺序启动，逆序停止的。
