三相异步电机定子转子的作用

  • A+
所属分类:电工知识

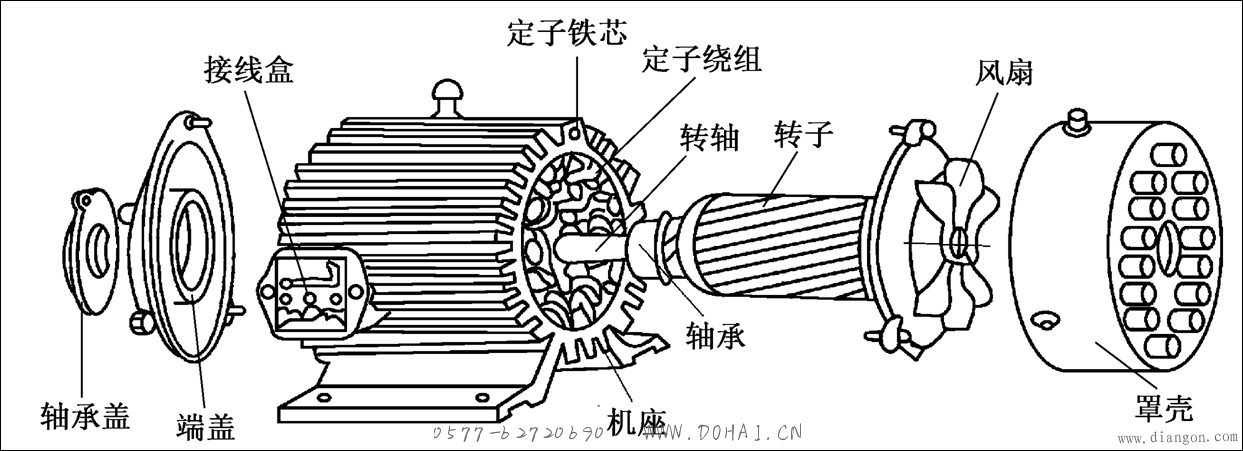

如图所示,三相异步电机主要由定子和转子两个基本部分组成。

一、定子: 定子是电动机固定部分,由定子铁芯、定子绕组、机座等组成。
(1)定子铁心:作用是放置定子绕组和构成主磁路, 由0.5mm厚的经过绝缘处理的硅钢片叠压成圆筒形状而成,减少了由于交变磁通通过而引起的铁心涡流损耗。铁心内圆有均匀分布的槽口,用来嵌放定子绕圈。
(2)定子绕组:是定子部分的电路。 由许多高强度漆包铜线或铝线按一定规律连接绕制而成。 (我厂的电机都是用漆包铜线)
(3)机座:固定和支撑定子铁心。用来安装定子铁芯和固定端盖,并通过两个端盖支承转子。固定整个电动机,要有足够强度。
二、转子 转子是电动机的转动部分,由转子铁芯、转子绕组和转轴等部件组成。
作用:在旋转磁场作用下获得转动力矩。
按转子的构造不同,可分为式和绕线式。
1.转子铁芯:构成主磁路,外圆槽内放置转子绕组。 由0.5mm厚的硅钢片叠压而成,套在转轴上;一方面作为电动机磁路的一部分,一方面用来安放转子绕组。
2.转子绕组:分为鼠笼型和绕线型两种。
(1)鼠笼型:由插入转子槽中的导条和两端端环组成,是自行闭合的对称多相绕组。小型采用铸铝转子,中、大型采用铜条转子。
(2)绕线型:由嵌入转子槽中的对称三相绕组组成,接成星形,并接到转轴上的三个集电环上,再通过电刷与外电路接通。
3.转轴:中碳钢,支撑、固定转子铁心,传递转矩。
