三相漏电保护器原理

发表评论
1,826

A+

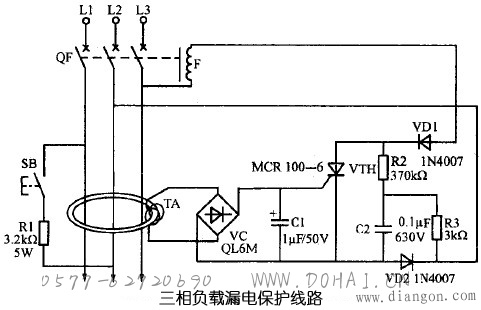

三相负载漏电保护线路如下图所示，TA为零序电流互感器。正常情况下流过TA的三相电流的矢量和为零，TA无感应电压输出，整流桥VD1-VD4无直流电压输出，单向晶闸管VTH由于门极无触发电压而处于截止状态，脱扣线圈F失电不工作，断路器QF的三相触头一直闭合，向负载正常供电。如果某一相发生漏电、触电故障，流过TA的三相电流矢量和不为零，TA有感应电压输出，经VD1-VD4桥式整流、C1滤波，得到直流电压，VTH门极得到触发电压而导通。380V交流电经脱扣线圈F、VD5、VTH、VD6形成回路，F内有直流脉动电流流过，F得电吸合，拉动脱扣机构，使断路器QF的三相触头断开，切断负载的三相电源，起到保护作用。
