TTL“与非“门电路

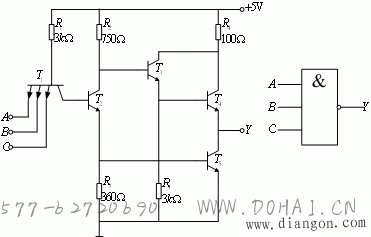

 下图是最常用的TTL“与非“门电路及其图形符号。

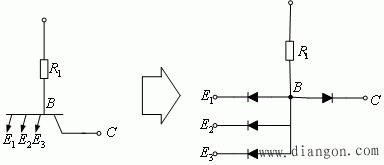

T₁是多发射极晶体管，可把它的集电结看成一个二极管，而把发射结看成与前者背靠背的几个二极管，如下图所示。

这样，T₁的作用和二极管”与“门的作用完全相似。其工作原理以及逻辑功能。

其逻辑功能为： Y＝

1)输入端不全为“1“的情况

      当输入端中有一个或几个为“0“（约为0.3V）时，则T₁的积极与”0“态发射极间处于正向偏置。这时电源通过R₁为T₁提供基级电流。T₁的基极电位约为0.3+0.7=1V，它不足以向T₂提供正向基极电流，所以T₂截止，以致T₅也截止。由于T₂截止，其集电极电位接近于U_CC，T₃和T₄因而导通，所以输出端的电位为

V_Y=U_CC-R₂I_B3-U_BE3-U_BE4

因为I_B3很小，可以忽略不计，电源电压U_CC经R₄流向每个负载门，这种电流称为拉电流。

2)输入端全为“1“的情况

当输入端全为“1“（约为3.6V）时，T₁的几个发射结都处于反向偏置，电源通过R₁和T₁的集电结向T₂提供足够的基极电流，使T₂饱和，T₂的发射极电流在R₃上产生的压降又为T₅提供足够的基极带电流，使T₅也饱和，所以输出端的电位为V_Y＝0.3V

即输出为“0“。T₂的集电极电位为

       V_C2＝U_CE2+U_BE5≈0.3V+0.7V=1V

此即T₃的基极电位，所以T₃可以导通。T₃的发射极电位V_E3≈1-0.7V＝0.3V，此即T₄的基极电位，而T₄的发射极电位也约为0.3V，因此T₄截止。由于T₄截止，当接负载后,T₅的集电极电流全部由外接负载门灌入，这种电流称为灌电流。
