DW15万能式空气断路器的使用说明

  • A+
所属分类:电工知识

DW15万能式空气断路器实际上也是一种框架断路器,与DW10断路器相比,两者的不同体现在:从保护特性上来看,DW10系列是瞬时动作的,而DW15系列则兼有一段式、两段式和三段式的框架式断路器。很多客户在查看公司生产的DW15万能断路器的页面时,反映缺少相应的使用说明,所以我在这里做下补充,希望对大家有所帮助!

DW15系列万能式断路器分为一般万能式断路器DW15和限流式万能断路器DWX15。该系列断路器适用于工频ACI 140V,额定电流至4000A的场合。用来分配电能,对线路及电源设备的过载、欠电压和短路进行保护,该产品具有三段保护特性,也可用于对电网进行选择性保护。

DW15万能式空气断路器结构

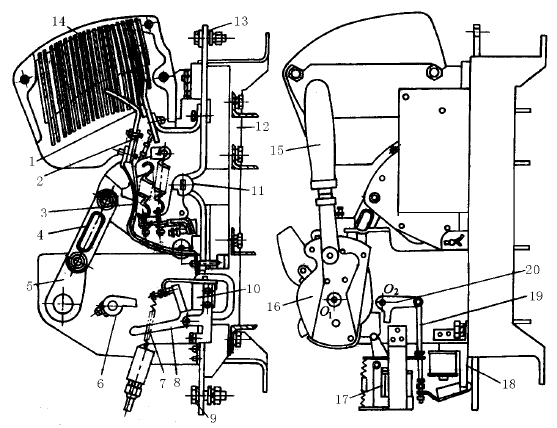

图1:DW15断路器结构

1—过饱和电流互感器(或电流电压变换器);2—瞬动过电流脱扣器;3—底板;
4—静触头;5—动触头;6—灭弧罩;7—电磁铁;8—操作机构;9—欠电压脱扣器;
10—阻容延时装置; 11—热继电器(或电子型脱扣器);
12—分、合指示牌; 13—分断按钮; 14—分励脱扣器

DW15系列空气断路器(图1)分200A-630A和1000A-4000A两个电流段。先从较小电流段来看,为了提高通断能力,采用了储能合闸机构,使触头闭合与分断速度与手动操作速度无关,从而实现了快速通断,提高了闭合短路电流的能力,并且在触头系统部分(图1中的2)借取快速电磁铁拉过死点连杆的结构,使触头在短路电流产生的电动斥力作用下能先于操作储能机构脱扣释放,从而显著缩短分断时间,提高分断短路电流的能力。DW15型断路器(如常见的DW15-630)操作储能机构在大电流段与DW10比较,在采用弹簧储能操作机构的同时,还采用了由凸轮传动的四连杆机构,可将断路器的操作过程分为两步动作,一次连续完成:储能(O1反时针旋转);将储能弹簧储存的能量进行冲击释放(O1顺时针旋转),使断路器闭合,断路器断开时,转动脱扣半轴,使杠杆8解扣,触头快速分断。这样,断路器可大大提高了在大电流段的通断能力。为适应1140V供电的需要,在相间还设有隔弧板。静触头上也固定有一个耐弧绝缘罩。这样可防止相间及同相动、静触头间被击穿,并使结构更为紧凑。

DW15断路器主触头材料选用AgNi30为动触头材料,AG-WC12C3为静触头材料,这样的动静触头配对可使其满足温升较低,抗熔焊能力较高和耐电气磨损的要求。弧触头则用耐弧材料AgW40制成。

需要说明的是:1000A及以上的断路器,所要接通的短路电流非常大,故其触头系统结构应以减少巨大的电动斥力和提高稳定性为主要要求。所采取的办法是在动、静触头间设一专门回路,使其间距甚近且电流方向相同,借此可利用短路电流通过时产生的电磁吸力F来加强触头压力,从而提高接通短路电流的能力。

以上就是对DW15万能式空气断路器的使用说明,其实主要是一些机构组成的说明,因为了解了这一块,对使用还是很有好处的。而如果需要的是断路器的使用维修说明,那么具体可以查看相应的使用说明等。
