1.低压电压的测量

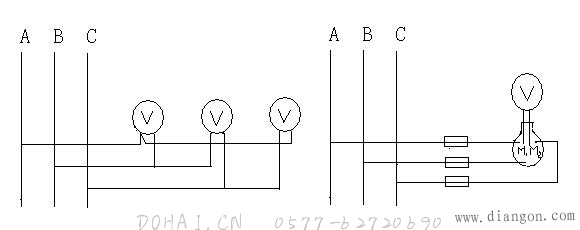

     在低压线路中,欲测某两点间的电压,只要把电压表的两端直接接到被测的两点即可。这种方法叫并联法。即电压表是并联在线路中。如下图所示。

     测量时应注意的事项:
     首先要估计被测电压值的范围,选好档位,以免损坏仪表。一般以被测量处于最大量程的2/3左右处较为准确。测量直流电压应注意极性。
     测量电压是带电进行的,因此要注意安全。
2.高压的测量

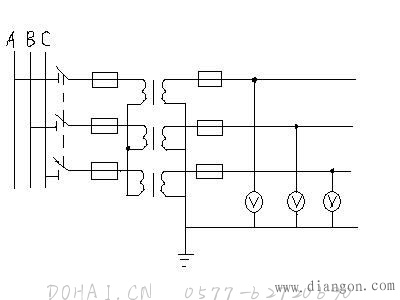

     由于高压对人的威胁很大,必须使用一种专门的设备来进行测量。这种设备叫电压互感器,或称仪用互感器,俗称PT。它的构造、工作原理与变压器一样,但它的特点是:无论一次是多高电压,如3kV、6kV、10kV、35kV,而二次电压都是100V,这样就给测量高电压提供了方便。其测量时接线如图所示。





    经过电压互感器测电压(即把高电压变成低电压),实际电压值应为读数与电压比的乘积。例如,某电压表经10000/100电压互感器测得某电路(或负载)的电压读数为50V。那么,其实际电压为50*100=5000V。
