什么是调压器

调压器(一般英文成为:voltage regulator),也被习惯性称为减压器.其在石油化工领域发挥着很大的作用。我们知道液化石油气安全燃烧的一个重要部件,连通在钢瓶和炉具之间.调压器不仅能把瓶内的高压石油气变为低压石油气(从980千Pa降至100千Pa左右),还能把低压气,稳定在适合炉具安全燃烧的压强范围内.即做到经它输出的石油气,在炉具火孔处的气压,随地随时地比外界大气压值大2940Pa左右,因此实际上调压器是一种自动稳压装置。不过除了在石化行业外,其在别的地方,如电器行业,调压器的作用一样十分的重要。

首先介绍下调压器的规格型号的含义,举个例子:上海东海电气公司的产品TDGC2接触调压器中的一款TDGC2-3K。里面每个字母所代表的意思,其实只要去产品页面看看,就一目了然:T代表调压器,D代表单相,除此之外,一般的相数还有S,代表三相,G代表干式自冷,C代表接触式(环型),而3K则代表额定容量。这样就可以很明白且直接的了解一款调压器了,不过除了以上的这些参数外,常用字母还有:J:代表经济型,P代表着派生产品。一些常用的技术参数主要有:相数,额定频率,额定输入电压,额定输出电压,额定输入电流等。基本上这些参数一旦确定,都会指定一款调压器。

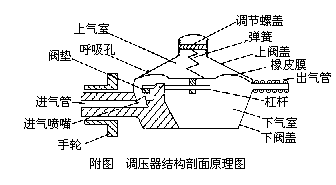

下图是调压器的结构图,它主要由手轮、进气管、上阀盖、下阀盖、橡皮膜、进气喷嘴、阀垫、一个小杠杆、出气管等零部件组成.

调压器的结构

调压器中间是一块圆形的橡皮膜,它把调压器分为上下两个气室。上气室内有一弹簧,上端连着调节螺盖,下端连着橡皮膜。在上阀盖边沿处有一个直径为0.8毫m的小孔,使上气室与外界相通,此孔形象地称为呼吸孔。下气室中有一个精黄铜制成的杠杆,总长为5cm左右,转动性能非常灵敏。杠杆右端与橡皮膜中心连接在一起,左端粘着阀垫,紧扣在进气喷嘴上,对喷出的高压石油气产生阻尼作用。此杠杆左右两端离支点距离为左短右长,是不等臂杠杆。其表现特点为:对杠杆右端作用力的微小变化,势必使杠杆左端的作用力产生一个较大的变化。在原理上讲,实现了对力的放大;在效果上讲,增加了对高压气的阻尼作用。

明白了其结构组成,就可以能直接的明白其工作原理,其工作原理跟滑动电阻差不多,并不是像变压器一样靠匝数不同的线圈,因此在带负荷的条件下调压容易造成火花。同时主要过程如下,当我们打开钢瓶上的角阀(即通气开关)时,高压石油气通过进气管冲开阀垫进入下气室。随着下气室气体的增多,下气室压强就会升高,逼使橡皮膜向上凸起。上气室体积逐步变小,当上气室压强大于大气压时,室内空气从呼吸孔缓慢排出。完成了调压器一次呼气过程。在这一过程中,杠杆右端上移,左端则下压,使进气喷嘴逐步关闭,停止供气、使下气室压强不再上升。

这样我们就对什么是调压器有了一些最基本但也是最重要的理解,这对于我们使用和选购调压器都具有帮助。既然说到了调压器的使用,我也最后补充几点心得:使用前必须查明电网电压与输入电压端钮一致,输入端输出切忌接反。 调压器应接上保护性地线。当然还有最重要的一点:调压器使用完毕,应将手露转到零位后,切断电源。
