铣床的主要结构与运动分析

  • A+
所属分类:机床

铣床 主要由底座、床身、悬梁、刀杆支架、工作台、溜板箱和升降台等部分组成。其结构如下图所示。

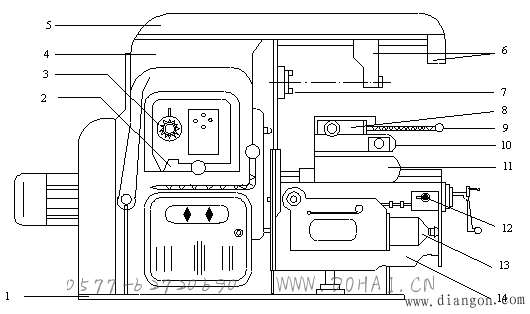

万能铣床外形简图

1 -底座 2 -主轴变速手柄 3 -主轴变速数字盘 4 -床身 5 -悬梁
6 -刀杆支架 7 -主轴 8 -工作台 9 -工作台纵向操纵手柄 10 -回转台
11 -床鞍 12 -工作台升降及横向操纵手柄 13 -进给变速手柄及数字盘 14 -升降台

主运动: 主轴带动铣刀的旋转运动。
进给运动:工作台的上下、前后及左右三个方向的移动为进给运动。
◇铣床的电力拖动形式及控制要求
1 .主运动
铣刀的主运动由一台笼型异步电动机 M1 拖动。并能进行顺铣和逆铣。
2 .进给运动
铣床的进给运动一台进给电动机 M2 拖动,三个方向的选择由操纵手柄改变传动链来实现,每个方向上都有正反向运动,因此要求进给电动机能正反转。同一时间只允许工作台向一个方向移动,故三个方向的运动之间应有联锁保护。

3 .辅助运动
铣床的辅助运动为工作台上下、左右、前后三个方向上的快速移动。它是通过采用快速电磁铁 YA2 吸合来改变传动链的传动比从而实现快速移动的。
4 .变速冲动
为保证变速时齿轮易于啮合,减小齿轮端面的冲击,要求变速时有电动机冲动(短时转动)控制。
5 .联锁控制
根据工艺要求,主轴旋转与工作台进给应有联锁控制,即进给运动要在铣刀旋转之后才能进行,加工结束时必须在铣刀停转前停止进给运动;圆工作台的旋转运动与工作台的上下、左右、前后三个方向的运动之间也有联锁控制,即圆工作台旋转时,工作台不能向其他方向移动。
6 .两地控制
为操作方便,应能在两处控制各部件的起动停止。
7 .冷却泵控制
由一台电动机 M3 拖动,供给铣削时的冷却液。
