西门子PLC串联电路块的并联连接指令

  • A+
所属分类：西门子PLC
   电路块的并联连接指令为OLD(Or Load)。
    两个以上触点串联形成的支路叫串联电路块。当出现多个串联电路块并联时，就不能简单地用触点并联指令，而必须用块或指令来实现逻辑运算。
    OLD(Or Load)：块或指令。用于串联电路块的并联连接。

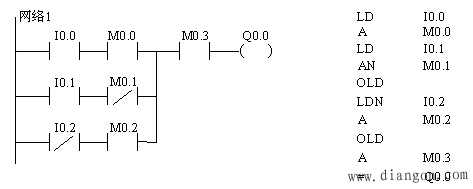

    如图所示为OLD指令的用法。

（a）梯形图                                                         （b）语句表
图．22 OLD指令
    使用说明：
    (1)除在网络块逻辑运算的开始使用LD或LDN指令外，在块电路的开始也要使用LD
或LDN指令。
    (2)每完成一次块电路的并联时要写上OLD指令。
    (3)OLD指令无操作数。
