置位（S）、复位（R）指令的LAD和STL形式以及功能如表所列。
表 置位、复位指令的LAD和STL形式以及功能
|
LAD |
STL |
功 能 |
|
|
置位指令 |
bit |
S bit，N |
从bit开始的N个元件置1并保持，N的范围为1~255 |
|
复位指令 |
bit |
R bit，N |
从bit开始的N个元件清0并保持，N的范围为1~255 |

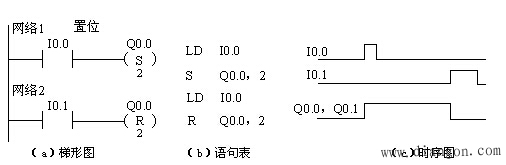

图所示为S、R指令的用法。
图 S、R指令
使用说明：
(1)对位元件来说一旦被置位，就保持在接通状态，除非对它复位；而一旦被复位就保持在断电状态，除非再对它置位。
(2)S、R指令可以互换次序使用，但由于PLC采用扫描工作方式，所以写在后面的指令具有优先权。如在图7.24中，若I0.0和I1.1同时为1，则Q0.0、Q0.1肯定处于复位状态而为0。
(3)如果对计数器和定时器复位，则计数器和定时器的当前值被清零。
(4)N的范围为1～255，N可为：VB、IB、QB、MB、SMB、SB、LB、AC、常数。
(5)S、R指令的操作数为：I、Q、M、SM、T、C、V、S和L。
