旋转变压器工作原理

旋转变压器是一种间接测量装置，由于它具有结构简单、动作灵敏、工作可靠、对环境条件要求低、输出信号幅度大和抗干扰能力强等特点，所以在连续控制系统中得到了普通使用。
旋转变压器又叫同步分解器，它是一种控制用的微电机，在结构上与两相绕线式异步电动机相似，由定子和转子组成。定子绕组为变压器一次侧，转子绕组为变压器二次侧。激磁电压接到二次侧，感应电动势由一次侧输出。

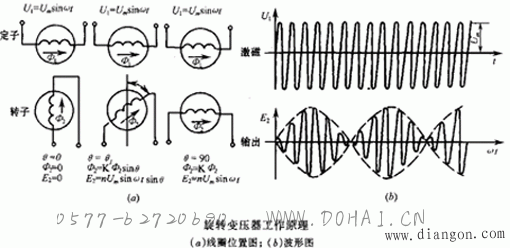

由于定子和转子之间的磁通分布符合正弦规律，所以当激磁电压加到定子绕组时，通过电磁耦合，转子绕组产生感应电动势。如图所示，由变压器原理，设一次绕组匝数为N1，二次绕组匝数为N2，n=N1／N2为变压比。
当一次侧输入交变电压 U1＝Umsinωt时，二次侧产生感应电势 E2＝nU1＝ nUmsinωt。
