一种简单查找电缆沟无牌电缆的方法

当电缆沟内电缆两端无标示牌时,可用采用以下接线方法迅速查找无牌电缆。

      电缆沟许多电缆中取任意一根电缆的一根芯接地,再在另一端取一根电缆的一芯串接一电流表和一电阻,外加220V电源,根据欧姆定律,可算导线电流。如果电流表有指示,表明查找的是同一根电缆,否则就不是。也可用钳形电流表卡导线看是否有电流显示来判断。

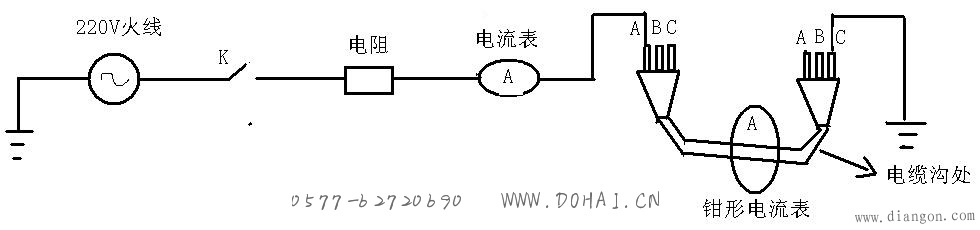

    见图:
