真空镀膜中频电源的手动自动电路

元件清单

LM224
中间继电器4个KA1   KA2  KA3  KA4
启动按钮SB2   停止按钮SB3   手动自动转换开关K1   指示灯L  外控触点KA

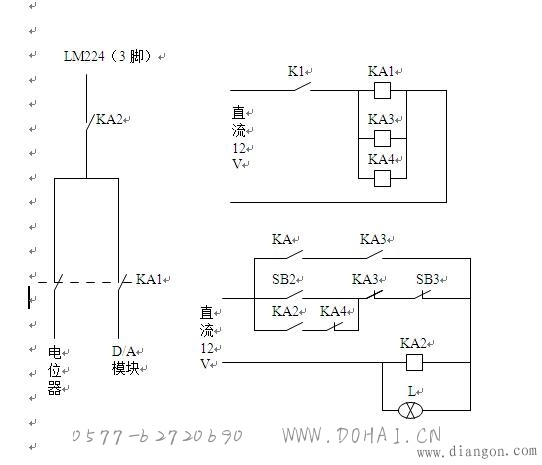

电路工作原理
开机上电，当K1没有闭合，电路处于手动状态，给LM224的信号是由电位器提供的，按下启动按钮SB2 KA2得电，KA2常开触点闭合自锁，电位器的信号给到LM224的三脚，按下停止按钮SB3   KA2失电，电位器信号断开。
当K1闭合时，KA1得电，手自动切换，LM224信号由PLC的DA模块给定，同时KA3  KA4得电，KA3的常闭断开，切断手动启动回路，防止自动时手动能够启动，同时KA3的常开闭合接通外控启动回路KA，，只要KA闭合，KA2就得电，LM224的三脚信号就由PLC的DA模块给定，KA4的常闭点与KA2的自锁串联，是由于在自动时，切断自锁回路，使电路在点动状态。
