直流电动机的构造

直流电机主要由磁极、电枢和换向器（整流子）三部分组成。

                       直流电机的组成部分                              直流电机的磁极及磁路

1．磁极

   结构见图用硅钢片叠成，固定在机座上，由极心和极掌两部分组成。极心上放置励磁绕组在电机中产生磁场，极掌的作用是使电机的空气隙中的磁感应强度的分布最为合适，并且挡住励磁绕组不至于掉下来。

磁极和机座都是磁路的一部分。

2．电枢

电枢铁心是由硅钢片叠成的圆柱体，表面沿轴线冲有槽；槽中放电枢绕组，用来感应电动势。直流电机的电枢是旋转的。见图

                                                    (a)                (b)

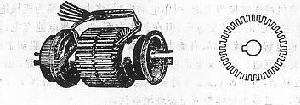

                                          直流电机的电枢结构图     直流电机的电枢铁心片

3．换向器（整流子）

                                                            换向器

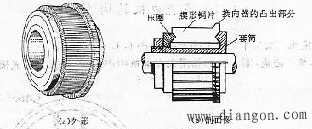

  结构如图所示，它是直流电机特有的装置。

换向器装在转轴上。电枢绕组的导线按一定规则焊接在环向片的凸出部分。

在换向器的表面用弹簧压作固定的电刷，是转动的电枢绕组。
