直流电机的补偿绕组

  • A+
所属分类:电动机

在直流电机中,除了电磁性火花外,有时还因某些换向片的片间电压过高而产生的所谓电位差火花。在换向不利的条件下,电磁性火花与电位差火花连成一片,在换向器上形成一条长电弧,将正、负电刷连通,如图1所示。这种现象称为“环火”,是一种十分危险的现象,它不仅会烧坏电刷和换向器,而且将使电枢绕组受到严重损害。

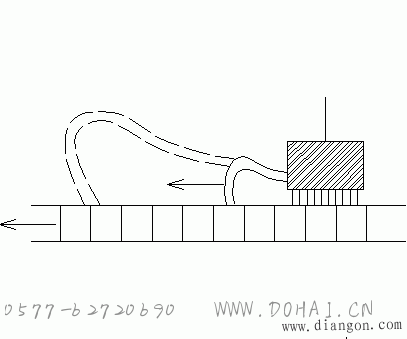

图1  环火

为了防止电位差火花和环火,在大容量和工作繁重的直流电机中,在主磁极极靴上专门冲出一些均匀分布的槽,槽内嵌放补偿绕组,如图2所示。补偿绕组与电枢绕组串联,并使补偿绕组磁通势与电枢磁通势相反,以保证在任何负载下电枢磁通势都能被抵削,从而减少了因电枢反应而引起气隙磁场的畸变,也就减少了产生电位差火花和环火的可能性。但是装置补偿绕组使电机的结构变得复杂,成本较高,所以一般直流电机不采用,仅在负载变动大的大、中型电机中才用。

    还应指出的是环火的发生除了上述的电气原因外,因换向器外圆不圆,表面不干净也可能形成环火,因此加强对电机的维护工作,对防止环火的发生有着重要作用。

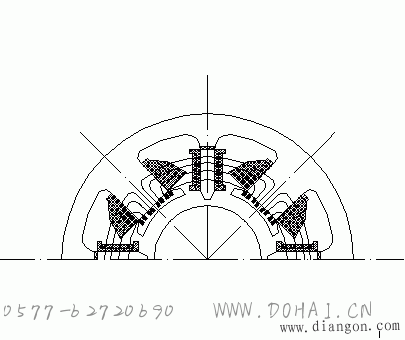

图2 补偿绕组
