主保护与后备保护

  • A+
所属分类:电力配电知识

主保护:满足系统稳定和设备安全要求,能以最快速度、有选择地切除被保护设备和线路故障的保护。

后备保护:主保护或断路器拒动时,用以切除故障的保护。

近后备:当主保护拒动时由本电力设备或线路的另一套保护实现后备保护。

远后备:当主保护或断路器拒动时,由相邻电力设备或线路的保护来实现的后备保护。

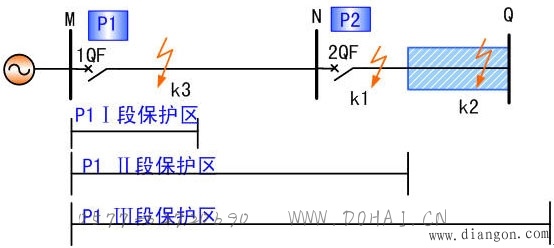

如上图所示:由Ⅰ、Ⅱ段共同构成的主保护,最长的切除故障时间为0.5秒。

如k3处故障,P1Ⅰ段拒动,由Ⅱ段作为近后备跳开1QF。如k1处故障,P2或2QF拒动,P1Ⅱ段作为远后备跳开1QF。 k2处故障, 由P1 Ⅲ段保护提供完整的远后备作用 。
