自耦变压器降压起动接线图

利用自耦变压器降压起动原理如图1。

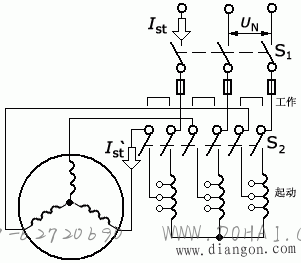

图1 自耦变压器降压起动接线图
起动时，先把开关S2扳到“起动”位置。当转速接近额定值时，将开关S2扳到“工作”位置，切除自耦变压器。

采用自耦变压器降压起动，将使设备费用增加。因此，自耦变压器降压起动适用于容量较大的或正常运行时联成星形不能采用星形—三角形(Y-∆)转换起动的鼠笼式异步电动机。
对于不仅要求起动电流小，而且要求有相当大的起动转矩的场合，就往往不得不采用起动性能较好而价格较贵的绕线式电动机了。
