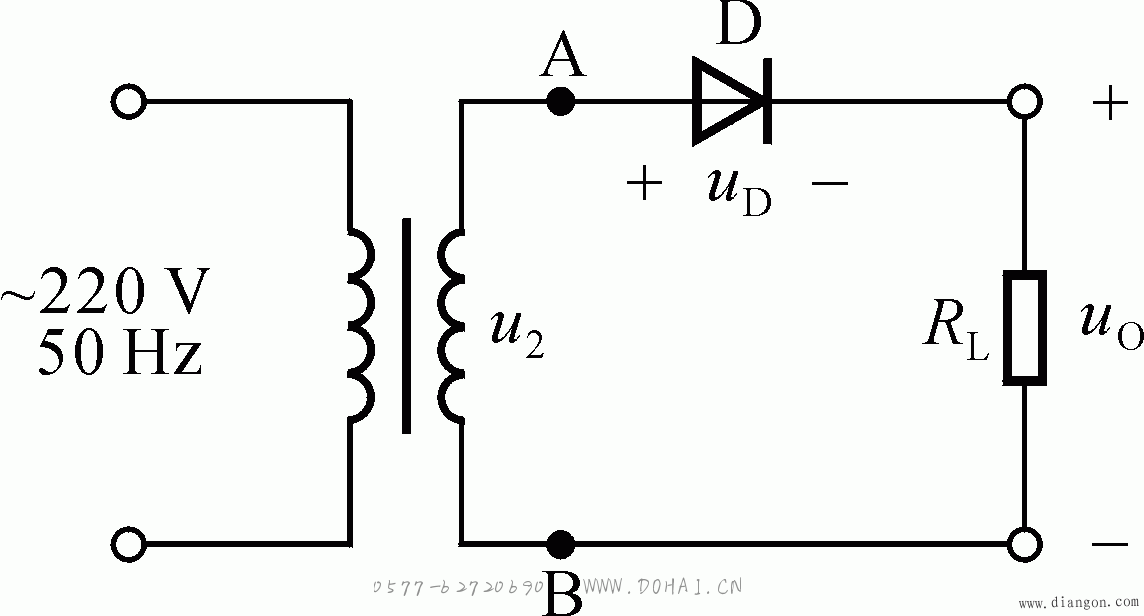

单相半波整流电路是最简单的整流电路（参见下图 )，仅利用一个二极管来实现整流功能。

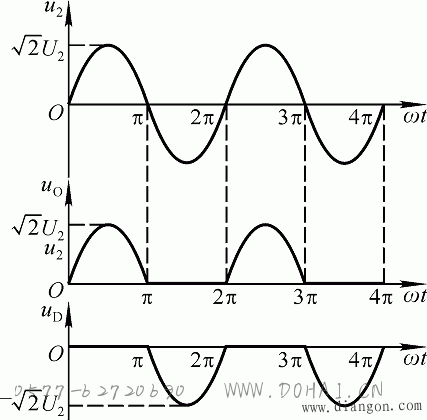

下图为半波整流电路的波形图。由图可见，负载上得到的是单向脉动电压，可以用一个周期的平均值来说明它的大小。

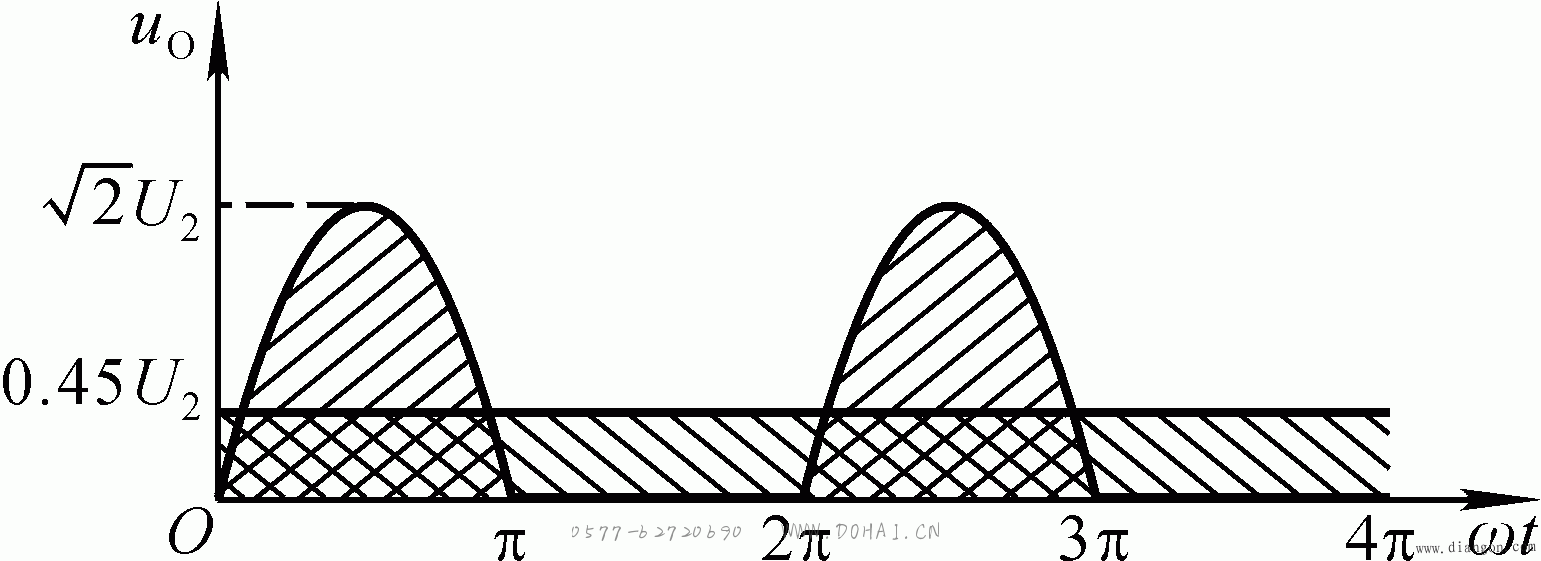

下图表示利用阴影面积相等的方法，可以求出单相半波整流电路的输出电压平均值为： Uo ≈ 0.45U2（U2为变压器副边输出电压的有效值）
【
】
