直流通路的RL静态工作点关系

  • A+
所属分类：电工知识

图b中直流通路的RL跟静态工作点关系是这样推导计算的：

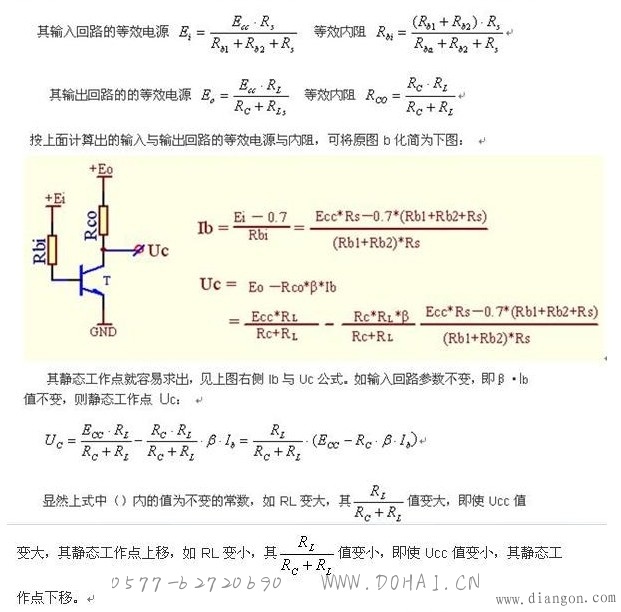

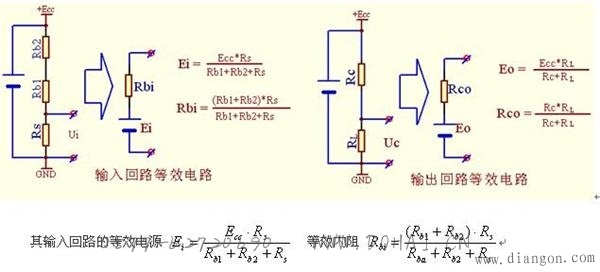

1、将图b的晶体管的基极与集电极断开，由基极与集电极的断开点画出输入回路与输出回路的电路图，再按戴维南定理将其输入回路与输出回路分别图化简为等效电源与内阻，见下图：
