所属分类：电力配电知识
按照正向压降、反向耐压、反向漏电流等性能，特别是反向恢复特性的不同介绍
在应用时，应根据不同场合的不同要求，选择不同类型的电力二极管
性能上的不同是由半导体物理结构和工艺上的差别造成的
1. 普通二极管（General Purpose Diode）
又称整流二极管（Rectifier Diode）
多用于开关频率不高（1kHz以下）的整流电路中
其反向恢复时间较长，一般在5s以上，这在开关频率不高时并不重要
正向电流定额和反向电压定额可以达到很高，分别可达数千安和数千伏以上
2. 快恢复二极管（Fast Recovery Diode--FRD）
恢复过程很短特别是反向恢复过程很短（5s以下）的二极管，也简称快速二极管
工艺上多采用了掺金措施
有的采用PN结型结构
有的采用改进的PiN结构
采用外延型PiN结构的的快恢复外延二极管（Fast Recovery Epitaxial Diodes--FRED），其反向恢复时间更短（可低于50ns），正向压降也很低（0.9V左右），但其反向耐压多在400V以下
从性能上可分为快速恢复和超快速恢复两个等级。前者反向恢复时间为数百纳秒或更长，后者则在100ns以下，甚至达到20~30ns。

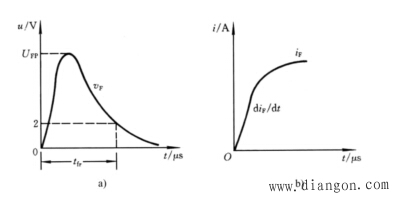

图1 快速整流二极管的正向恢复特性
a） 管压降随时间变化的曲线 b) 二极管开通电流波形
3. 肖特基二极管
以金属和半导体接触形成的势垒为基础的二极管称为肖特基势垒二极管（Schottky Barrier Diode--SBD），简称为肖特基二极管
20世纪80年代以来，由于工艺的发展得以在电力电子电路中广泛应用
肖特基二极管的优点
反向恢复时间很短（10~40ns）
正向恢复过程中也不会有明显的电压过冲
在反向耐压较低的情况下其正向压降也很小，明显低于快恢复二极管
其开关损耗和正向导通损耗都比快速二极管还要小，效率高
肖特基二极管的弱点
当反向耐压提高时其正向压降也会高得不能满足要求，因此多用于200V以下。
反向漏电流较大且对温度敏感，因此反向稳态损耗不能忽略，而且必须更严格地限制其工作温度。
