二－十进制显示译码器

   在数字电路中常常要把数据或运算结果通过半导体数码管，液晶数码管和荧光数码管，用十进制数显示出来。

    1.半导体数码管

      半导体数码管（或称LED数码管）的基本单元是PN结，目前较多采用磷砷化镓做成的PN结，当外加正向电压时，就能发出清晰的光线。单个PN结可以封装成发光二极管，多个PN结可以按分段式封装成半导体数码管，其管脚排列如下图所示。发光二极管的工作电压为1.5-3V,工作电流为几毫安到十几毫安，寿命很长。

     半导体数码管将十进制数码分成七个字段，每段为一发光二极管，其字型结构如上图所示。选择不同字段发光，可显示出不同的字形。例如，当a,b,c,d,e,f,g七个字段全亮时，显示出8；；b,c段亮时，显示出1。

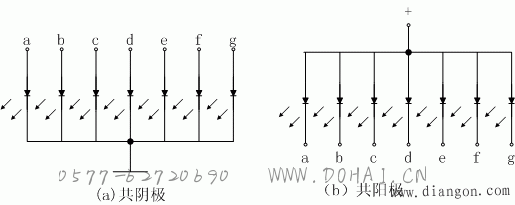

半导体数码管中七个发光二极管有共阴极和共阳极两种接法，如图21.10.5所示。

前者，某一字段接高电平时发光；后者，接低电平时发光。使用时每个管要串联限流电阻。

    2.七段显示译码器其功能是把“8421”二－十进制代码译成对应于数码管的七个字段信号，驱动数码管，显示出相应的十进制数码。如果采用共阳极数码管，则七段显示译码器的功能表如下表所示；如采用共阴极数码管，则输出状态应和下表所示的相反，即1和0对换。下表所列举的是CT74LS247型译码器的功能表。它有四个输入端,,,和七个输出端－（低电平有效），后者接数码管七段。此外，还有三个输入控制端，其功能如下：

        (1) 试灯输入端 用来检验数码管的七段是否正常工作。当=1, ＝0时，无论,,,为何种状态，输出－均为0，数码管七段全亮，显示“8”字。

        (2) 灭灯输入端 当＝0，无论其他输入信号为何状态，输出－均为1，七段全灭，无显示。

       (3)灭0输入端 当＝1，＝1，＝0，只有当＝0000时，输出－均为1，不显示“0”字；这时，如果＝1，则译码器正常输出，显示“0”。当为其他组合时，不论为0或1，译码器均可正常输出。此输入控制信号常用来消除无效0。例如，可消除000.001两个0，则显示出0.001.

功能和十进制数	输入							输出							显示
试灯	0		1					0	0	0	0	0	0	0	g
灭灯			0					1	1	1	1	1	1	1	全灭
灭0	1	0	1	0	0	0	0	1	1	1	1	1	1	1	灭0
0	1	1	1	0	0	0	0	0	0	0	0	0	0	1	0
1	1		1	0	0	0	1	1	0	0	1	1	1	1	1
2	1		1	0	0	1	0	0	0	1	0	0	1	0	2
3	1		1	0	0	1	1	0	0	0	0	1	1	0	3
4	1		1	0	1	0	0	1	0	0	1	1	0	0	4
5	1		1	0	1	0	1	0	1	0	0	1	0	0	5
6	1		1	0	1	1	0	0	1	0	0	0	0	0	6
7	1		1	0	1	1	1	0	0	0	1	1	1	1	7
8	1		1	1	0	0	0	0	0	0	0	0	0	0	8
9	1		1	1	0	0	1	0	0	0	0	1	0	0	9

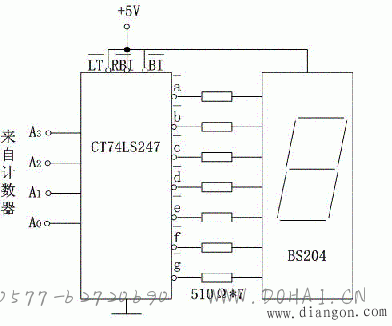

上述三个输入控制端均为低电平有效，在正常工作时均接高电平。下图是CT74LS247型译码器和共阳极BS204型半导体数码管的连接图。
