所属分类：机电一体化
1. 静压螺旋传动的工作原理

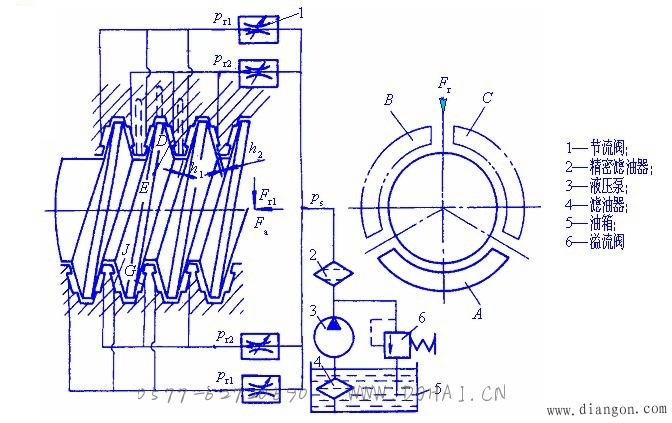

静压螺旋传动的工作原理如图1所示。
图1 静压螺旋传动的工作原理
2. 静压螺旋传动的特点
（1） 摩擦阻力小,效率高(可达99％)。
（2） 寿命长。螺纹表面不直接接触,能长期保持工作精度。
（3） 传动平稳,低速时无爬行现象。
（4） 传动精度和定位精度高。
（5） 具有传动可逆性,必要时应设置防止逆转机构。
（6） 需要一套可靠的供油系统,并且螺母结构复杂,加工比较困难。
静压导轨
1. 液体静压导轨
根据结构特点,液体静压导轨分为开式静压导轨和闭式静压导轨两类。
1） 开式静压导轨
如图2所示。
图2 开式静压导轨的工作原理
2） 闭式静压导轨

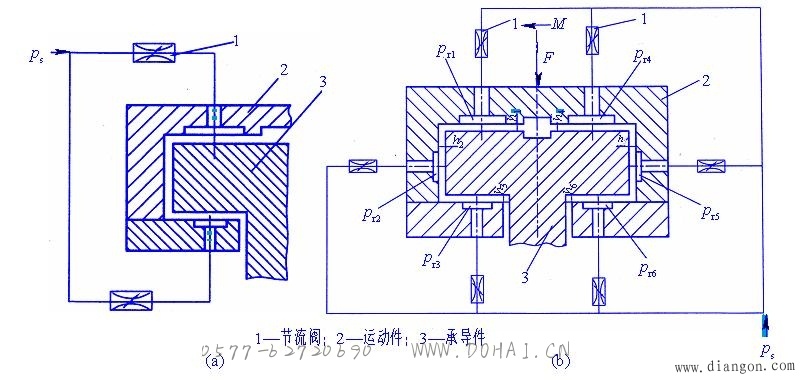

图3为闭式静压导轨的工作原理图。
图3 闭式静压导轨的工作原理
液体静压导轨的优点是：
(1) 摩擦系数很小（启动摩擦系数可小至0.0005）,可使驱动功率大大降低,运动轻便灵活,低速时无爬行现象。
(2) 导轨工作表面不直接接触,基本上没有磨损,能长期保持原始精度,寿命长。
(3) 承载能力大,刚度好。
(4) 摩擦发热小,导轨温升小。
(5) 油液具有吸振作用,抗振性好。
2. 气体静压导轨

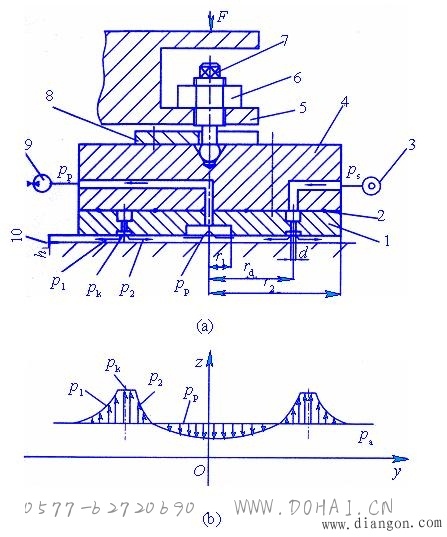

负压吸浮式气垫的工作原理如图4所示, 图(a)为气垫导轨的结构,图(b)为气垫工作面上的压力分布。
图4 负压吸浮式气垫的工作原理
