电能表配电箱接线图

  • A+
所属分类：电工知识
一、单只电能表配电箱线路

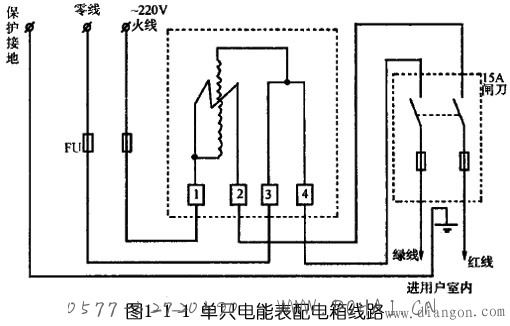

单只电能表配电箱线路如图1-1-1所示。电能表线圈1端接进线的电源火线，2端经控制开关（15A闸刀或空气开关）接用户负载的火线，3端接进线的零线，4端经控制开关接用户负载的零线。但负载的电流大小应与电能表相匹配。

　　二、多只电能表配电箱线路
三只电能表配电箱线路如图1-1-2所示，电能表的连接方式与单只电能表的连线方式基本相同，也是1与3端进线，2与4端出线后经开关进入用户。
