继电器接线图

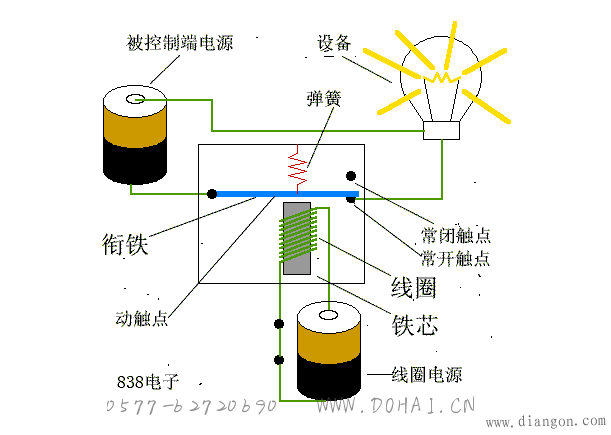

下面，我们先来看下继电器的接电图，了解下它的工作原理。

从上图可以看出，继电器一般由铁芯、线圈、衔铁、触点簧片等组成的。接通电源后，会产生电磁效应，电磁力就会吸引衔铁，让它接触到铁芯，带动衔铁的常闭触电与常开触点吸合，在电流切断后，电磁的吸力也就没有了，衔铁就又返回到原来的位置，将电路切断。
继电器的作用主要有放大，用一个很微小的电流，就可以控制很大功率的电路，还能扩大控制范围，在信号达到某一定值时，可以按触点组的不同形式，同时换接、开断、接通多路电 路，达到自动开关的目的。
