数控车床的坐标系和运动方向

  • A+
所属分类：机床

1、机床坐标系和运动方向
径向为X向，车刀远离工件方向为X正向；纵向为Z轴，指向尾架方向是Z轴正向；X、Z坐标指令，绝对坐标，U、W指令相对坐标。
2、机床原点与参考点
机床原点为机床上的一个固定点。车床的机床原点为主轴旋转中心与卡盘端面之交点；参考点是刀具退离到一个固定不变的极限点，A点

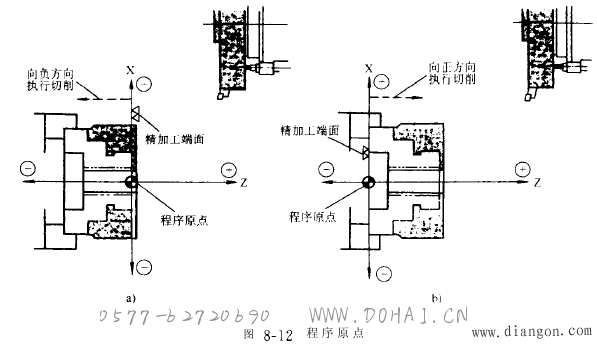

3、程序原点
程序中的坐标原点，刀具想对于工件的起点，“对刀点”


机床原点与参考点

程序原点
