涡流式传感器

涡流式传感器的变换原理,是金属导体在交流磁场中的涡电流效应。

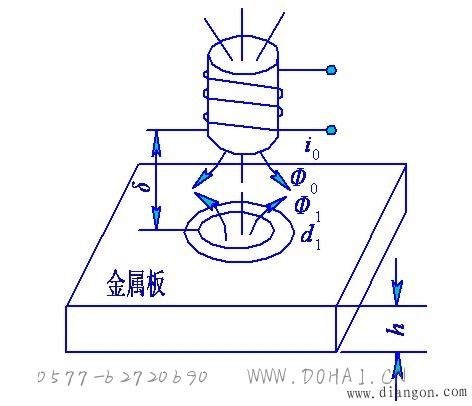

如图1所示,金属板置于一只线圈的附近,它们之间相互的间距为δ。
（1）高频反射式涡流传感器。
如图1所示,
高频(>1 MHz)激励电流i0产生的高频磁场作用于金属板的表面,由于集肤效应,在金属板表面将形成涡电流。
图1 高频反射式涡流传感器

（2） 低频透射式涡流传感器

低频透射式涡流传感器的工作原理如图2所示。

图2 低频透射式涡流传感器

（a） 原理图； （b） 曲线图

3.互感型差动变压器式电感传感器

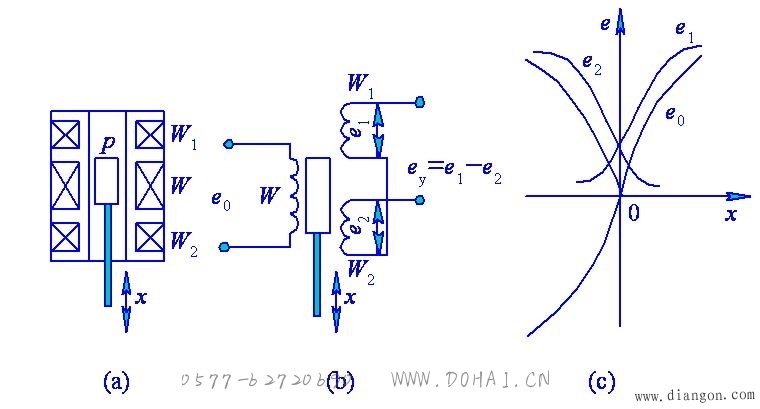

差动变压器式电感传感器是常用的互感型传感器,其结构形式有多种,以螺管型应用较为普遍,其结构及工作原理如图3（a）、（b）所示。
图3 差动相敏检波电路的工作原理
