由555组成的单稳态触发器

单稳态触发器在数字电路中一般用于定时（产生一定宽度的矩形波），整形（把不规则的波形变为幅度和宽度都相等的脉冲）及延时（将输入信号延迟一定时间后输出）等。

1.555集成定时器

    常用的555定时器有TTL定时器5G555和CMOS定时器CC7555等。

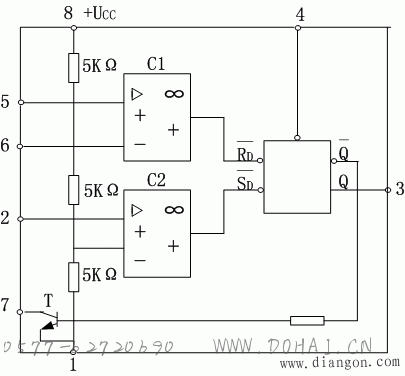

    555集成定时器是一种模拟电路和数字电路相结合的中规模集成电路，其电路如下图所示。

    555定时器含有两个电压比较器C1和C2，一个由“与非“门组成的基本RS触发器，一个放电晶体管T以及由三个5KΩ的电阻组成的分压器。比较器C1的参考电压为,加在同相输入端；C2的参考电压为,加在反相输入端。两者均由分压器上取得。

    各外引线端的功能是：

2为低电平出发端，由此输入触发脉冲。当2端的输入电压高于1/3U_CC时，C2的输出为“1“；当输入电压低于1/3U_CC时，C2的输出为”0“，使基本RS触发器置”1“。

6为高电平触发端，由此输入触发脉冲。当输入电压低于2/3U_CC时，C1的输出为“1“；当输入电压高于2/3U_CC时，C1的输出为”0“，使触发器置”0“。

4为复位端，由此输入负脉冲（或使其电压低于0.7伏）而使触发器直接复位（置“0“）。

5为电压控制端，在此端可外加一电压以改变比较器的参考电压。不用时，经0.0.1uF的电容接“地“，以防止干扰的引入。

7为放电端，当触发器的Q端为“1“时，放电晶体管T导通，外接电容元件通过T放电。

3为输出端，输出电流可达200mA，因此可直接驱动继电器，发光二极管，扬声器，指示灯灯。输出高电压约低于电源电压U_CC1－3V。

8为电源端，可在5－18V范围内使用。

1为接地端

2.由555定时器组成的单稳态触发器

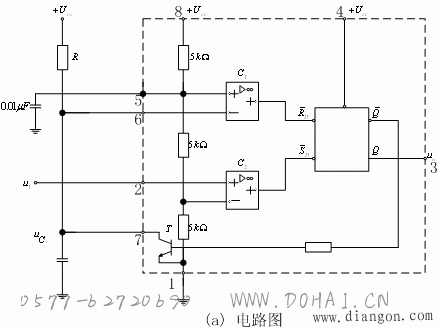

    下图是由555定时器组成的单稳态触发器。R和C是外接元件，触发脉冲由2端输入。

工作原理：当触发脉冲尚未输入时，u₁为“1”，其值大于

1/3Ucc，故比较器C2的输出为“1”。在稳定状态时触发器状态:

    若Q=0, Q＝1，则晶体管T饱和导通，uc=U_CE(sat)其值远低于2/3Ucc，故比较器C1的输出也为“1”，触发器的状态保持不变。

    若Q=1, Q＝0，则晶体管截止，Ucc通过R对电容C充电，当u_c上升略高于2/3Ucc时，比较器C1的输出为“0”，将触发器置“0”，翻转为Q=0, Q＝1。

    可见，在稳定状态时Q=0,即输出电压u₀为“0”。

    在t₁时刻，输入触发伏脉冲，其幅度低于1/3Ucc，故C2的输出为“0”，将触发器置“1”，u₀由“0”变为“1”，电路进入暂稳状态。这时因Q＝0，晶体管截止，电源对电容C充电。虽然在t₂时刻触发脉冲已消失，C2的输出变为“1”，但充电继续进行，直到u_c上升略高于2/3Ucc时（在t₃时刻），C1的输出为“0”，从而使触发器自动翻转到Q=0, Q＝1的稳定状态。此后电容C迅速放电。

输出的是矩形脉冲，其宽度（暂稳状态持续时间）

t_p=RCln3=1.1RC

    结论：

        1) 改变RC值，可改变脉冲宽度，从而可以进行定时控制。

        2) 输入脉冲的波形往往是不规则的，边沿不陡，幅度不齐，不能直接输入到数字装置，需要单稳态触发器或另外某种触发器整形。
