变压器绕组的极性

  • A+
所属分类:电工基础

1. 同极性端 ( 同名端 )

当电流流入 ( 或流出)两个线圈时,若产生的磁通方向相 同,则两个流入 ( 或流出)端称为同极性端。

或者说,当铁心中磁通变化时,在两线圈中产生的感应电动势极性相同的两端为同极性端。

同极性端用 “ ? ” 表示 。

2. 线圈的接法

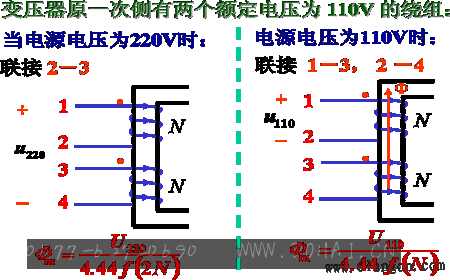

变压器原一次侧有两个额定电压为 110V 的绕组:

3. 同极性端的测定方法

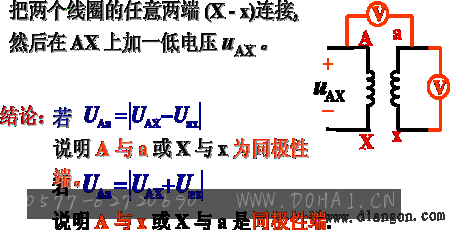

方法一:交流法

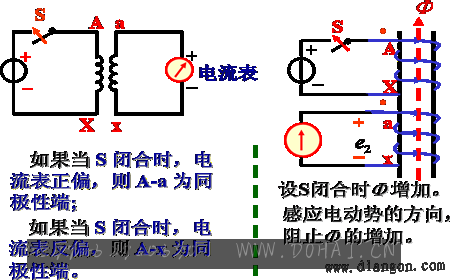

方法二:直流法
